Informacje o produkcie:

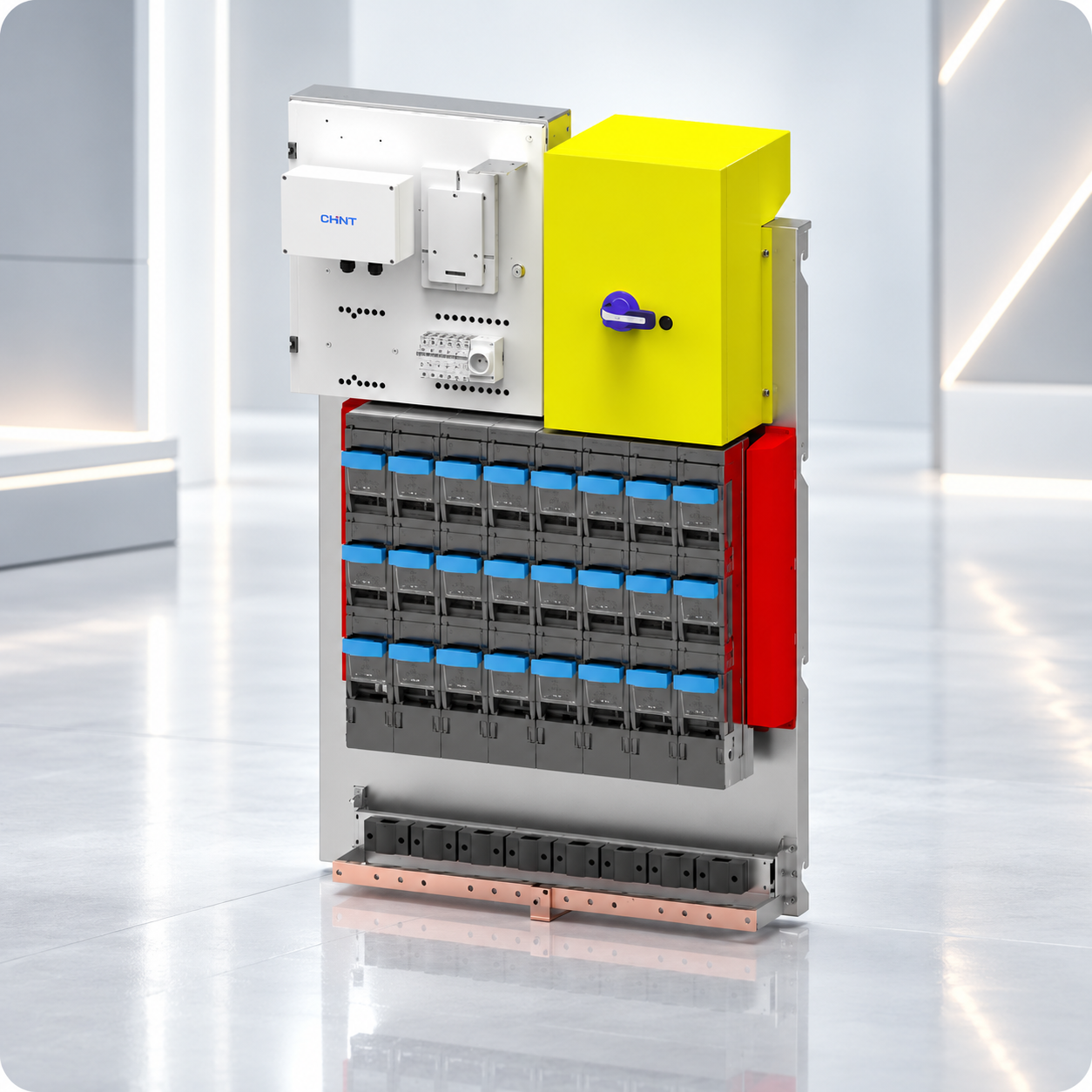

Rozdzielnice stacyjne PSTS to panelowe rozdzielnice niskiego napięcia przeznaczone do stacji transformatorowych z obsługą zewnętrzną. Służą do rozdziału energii oraz zasilania i zabezpieczania odbiorów elektrycznych. W zależności od wykonania prąd znamionowy rozdzielnicy może wynosić do 2500 A.
Otwarta konstrukcja panelowa pozwala zestawiać rozdzielnicę zgodnie z wymaganiami konkretnej stacji. Dostępne są rozwiązania z maksymalnie 12 polami odpływowymi, różnymi wariantami zasilania oraz wyposażeniem dodatkowym, w tym układem pomiarowym i zaciskami agregatowymi.
Rozdzielnice PSTS zostały przebadane w akredytowanych laboratoriach i posiadają dokumenty potwierdzające zgodność, w tym certyfikaty oraz deklaracje zgodności. Opracowano warianty dostosowane do standardów technicznych wskazanych operatorów sieci dystrybucyjnych.
Najważniejsze zalety
Charakterystyka i wyposażenie
Konstrukcja i zastosowanie
- Otwarta obudowa panelowa przeznaczona do stacji transformatorowych z obsługą zewnętrzną,
- możliwość zabudowy do 12 rozłączników listwowych,
- zasilanie kablami lub mostem szynowym z transformatora od góry bądź od tyłu,
- możliwość pracy w sieciach TN-C, TN-S, TN-C-S oraz IT.
Aparatura i opcje konfiguracji
- Wykonanie z rozłącznikiem lub wyłącznikiem głównym kompaktowym albo powietrznym do 2500 A,
- dobór aparatury odpływowej do prądu i wymagań instalacji,
- możliwość instalacji zacisków agregatowych, np. Stäubli lub LAPP,
- możliwość wyposażenia w moduł pomiarowy, np. AMI.
Wykonania dla operatorów sieci dystrybucyjnych
Rozdzielnice PSTS dostępne są w wariantach opracowanych zgodnie ze standardami technicznymi poszczególnych operatorów sieci dystrybucyjnych.
Podstawowe parametry techniczne
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe izolacji | 1 kV |
| Napięcie znamionowe łączeniowe | 0,8 kV |
| Napięcie probiercze udarowe wytrzymywane | 8 kV |
| Częstotliwość znamionowa | 50 Hz |
| Prąd znamionowy rozdzielnicy | 630 / 800 / 1000 / 1250 / 1600 / 2000 / 2500 A |
| Prąd znamionowy krótkotrwały wytrzymywany | 85 kA / 1 s |
| Prąd znamionowy szczytowy wytrzymywany | 187 kA |
| Odporność na działanie łuku wewnętrznego | 40 kA / 0,5 s |
| Dane mechaniczne | |
| Szerokość | 400–1800 mm, zależnie od konfiguracji (podział co 100 mm) |
| Wysokość | 625 / 1250 / 1875 mm |
| Głębokość | 250 / 320 / 500 mm |
| Stopień ochrony IP | IP20 |
| Stopień ochrony IK | IK10 |
| Ochrona powierzchniowa | Szkielet z blachy ocynkowanej; osłony i maskownice ze stali malowanej proszkowo |
| Malowanie | Standardowo RAL 7016 (maskownice i drzwi); inny kolor na życzenie |
| Warunki eksploatacyjne | |
| Dolna granica temperatury otoczenia | −25°C |
| Górna granica temperatury otoczenia | +40°C |
| Średnia temperatura otoczenia w okresie 24 h | +35°C |
| Wilgotność względna | do 50% |
| Wysokość miejsca zainstalowania | do 2000 m n.p.m. |
| Atmosfera w miejscu zainstalowania | Wolna od chemicznie agresywnych i przewodzących pyłów, par i gazów |
Normy i zgodność
Normy techniczne
Dyrektywy europejskie
Konfigurator rozdzielnicy panelowej PSTS
Wybierz parametry zgodnie ze schematem oznaczeń. Kod generuje się automatycznie, bez dodatkowych myślników wewnątrz grup.
Dobór wykonania PSTS
Wielkość panelu, liczba pól, przyłącza, aparatura i wyposażenie dodatkowe.
Konfigurator prezentuje roboczy sposób składania oznaczenia na podstawie przekazanego schematu. Na rysunku podano oznaczenia prądu znamionowego do 1600 A, natomiast zakres produktu obejmuje wykonania do 2500 A. Warianty niewymienione na schemacie, ograniczenia konstrukcyjne, dostępność aparatów i zgodność z wymaganiami operatorów należy potwierdzić z działem technicznym LAMEL przed zamówieniem.
