Rozdzielnice stacyjne STS

Rozdzielnice wolnostojące do stacji transformatorowych wnętrzowych

Informacje o produkcie:

Rozdzielnice niskiego napięcia STS przeznaczone są do stosowania w stacjach transformatorowych z obsługą zewnętrzną oraz wewnętrzną. Służą do zasilania, rozdziału energii i zabezpieczania urządzeń elektrycznych niskiego napięcia.

Modułowa budowa umożliwia dopasowanie rozdzielnicy do różnych warunków montażowych, sposobu zasilania i wymagań pomiarowych. Możliwe jest zestawianie niezależnych modułów zasilających, odpływowych, pomiarowych oraz pomocniczych.

Rozdzielnice STS zostały przebadane w akredytowanych laboratoriach i posiadają dokumenty potwierdzające zgodność, w tym certyfikaty oraz deklaracje zgodności. Dostępne są wykonania dedykowane dla polskich operatorów sieci dystrybucyjnych.

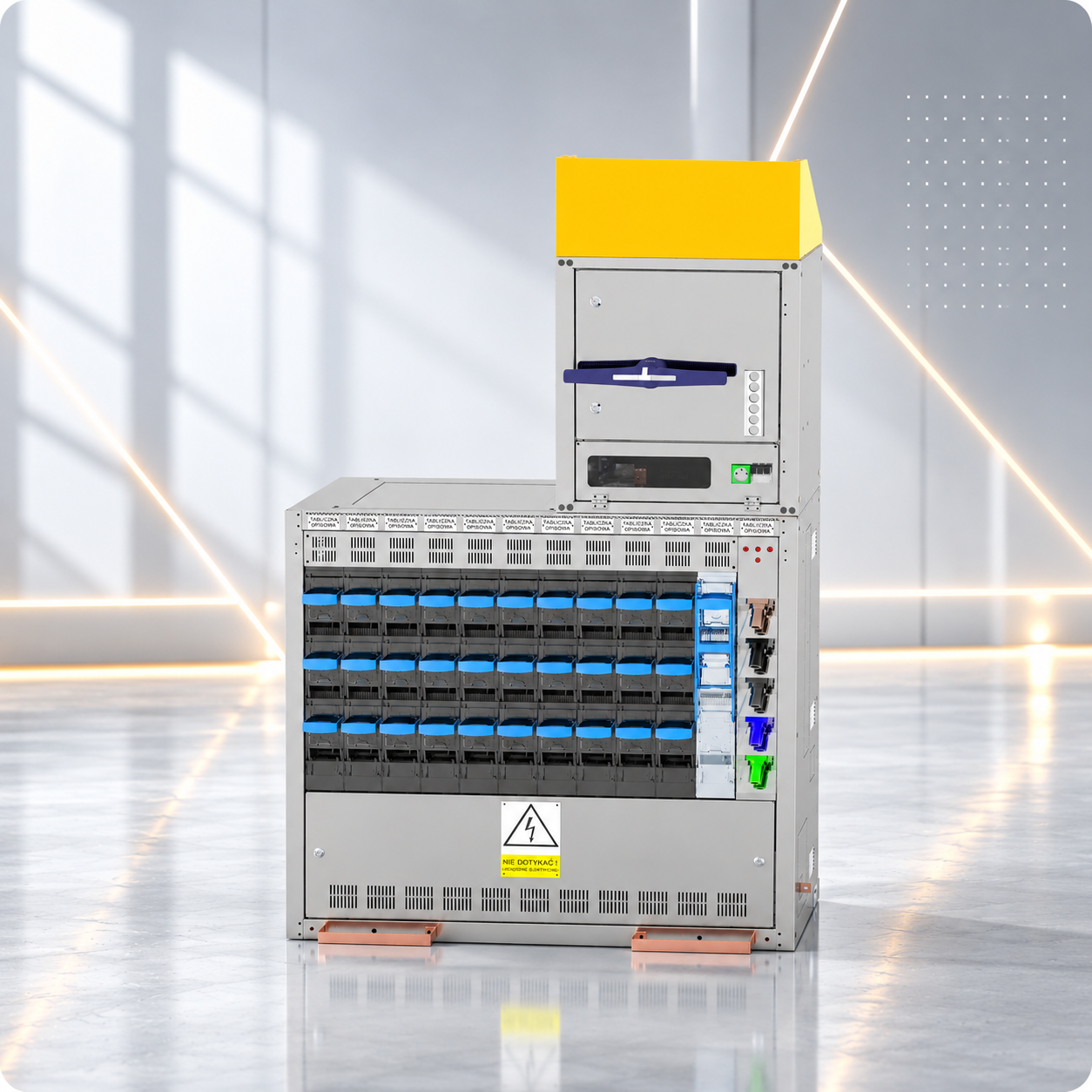

Rozdzielnica niskiego napięcia STS LAMEL w nowoczesnym showroomie

Najważniejsze zalety

do 2500 A

Prąd znamionowy rozdzielnicy STS

800 V

Napięcie znamionowe łączeniowe

85 kA / 1 s

Prąd krótkotrwały wytrzymywany

40 kA / 0,5 s

Odporność na działanie łuku wewnętrznego

IK10

Odporność mechaniczna obudowy

Modułowa budowa

Elastyczne zestawianie członów zasilających, odpływowych i pomiarowych

Charakterystyka i możliwości konfiguracji

Konstrukcja i moduły

  • Niezależne człony: zasilający Mz, odpływowy Mo, pomiarowy Mp oraz moduł z płytą montażową Mn,
  • Konstrukcja z blach ocynkowanych łączonych nitami, z otworami i daszkami wentylacyjnymi,
  • Wykonania dla sieci TN-C, TN-S, TN-C-S, TT oraz IT,
  • Możliwość plombowania wybranych modułów, zależnie od potrzeb,
  • Rozdzielnice z obsługą zewnętrzną i wewnętrzną.

Wyposażenie i układy zasilania

  • Zasilanie od góry, boku, dołu lub tyłu, kablami albo mostem szynowym z transformatora,
  • Rozłączniki listwowe standardowe lub z sygnalizacją przepalenia wkładek,
  • Aparatura kompaktowa w polu odpływowym, montowana na moście szynowym,
  • Rozłącznik główny lub wyłącznik główny kompaktowy bądź powietrzny do 2500 A,
  • Blokady mechaniczne i układy samoczynnego załączania rezerwy (SZR),
  • Możliwość zabudowy urządzeń RACK, baterii kondensatorów oraz rozdzielnicy potrzeb własnych,
  • Zaciski uziemiające i agregatowe w polach zasilających oraz odpływowych,
  • Moduły pomiarowe zgodne ze standardami technicznymi wskazanych operatorów.

Wykonania dla operatorów sieci dystrybucyjnych

Rozdzielnice STS dostępne są w wariantach opracowanych zgodnie ze standardami technicznymi poszczególnych operatorów sieci dystrybucyjnych.

ENERGA-OPERATOR
TAURON
ENEA Operator
PGE

Podstawowe parametry techniczne

Dane elektryczne
Napięcie znamionowe izolacji1 kV
Napięcie znamionowe łączeniowe0,8 kV
Napięcie probiercze udarowe wytrzymywane8 kV
Częstotliwość znamionowa50 Hz
Prąd znamionowy rozdzielnicy630 / 800 / 1000 / 1250 / 1600 / 2000 / 2500 A
Prąd znamionowy krótkotrwały wytrzymywany85 kA / 1 s
Prąd znamionowy szczytowy wytrzymywany187 kA
Odporność na działanie łuku wewnętrznego40 kA / 0,5 s
Dane mechaniczne
Szerokość400–1800 mm, w zależności od konfiguracji (podział co 100 mm)
Wysokość625 / 1250 / 1875 mm
Głębokość250 / 320 / 500 mm
Stopień ochrony IPIP20 / IP30 * dla członu zasilającego
Stopień ochrony IKIK10
Ochrona powierzchniowaSzkielet: blacha ocynkowana. Osłony i maskownice: stal malowana proszkowo.
MalowanieStandardowo RAL 7016 (maskownice i drzwi); inny kolor na życzenie
Warunki eksploatacyjne
Dolna granica temperatury otoczenia−25°C
Górna granica temperatury otoczenia+40°C
Średnia temperatura otoczenia w okresie 24 h+35°C
Wilgotność względnado 95% przy temp. od −5°C do +30°Cdo 70% przy temp. +35°Cdo 57% przy temp. +40°C
Wysokość miejsca zainstalowaniado 2000 m n.p.m.
Atmosfera w miejscu zainstalowaniaWolna od chemicznie agresywnych i przewodzących pyłów, par i gazów

Normy i dyrektywy

Normy techniczne

PN-EN IEC 61439:1:2021Rozdzielnice i sterownice niskonapięciowe – część 1: postanowienia ogólne.
PN-EN IEC 61439-2:2021Rozdzielnice i sterownice do rozdziału energii elektrycznej – część 2.
PN-EN IEC 50274:2004Ochrona przed niezamierzonym dotykiem bezpośrednim części niebezpiecznych czynnych.
PN-EN 61140:2016-07Ochrona przed porażeniem prądem elektrycznym – wspólne aspekty instalacji i urządzeń.
PN-EN 62262:2003Stopnie ochrony zapewniane przez obudowy przed uderzeniami mechanicznymi (kod IK).

Dyrektywy europejskie

2014/35/EUDyrektywa niskonapięciowa dotycząca sprzętu elektrycznego przeznaczonego do stosowania w określonych granicach napięcia.
2014/30/EUDyrektywa dotycząca kompatybilności elektromagnetycznej (EMC).

Konfigurator modułów STS

Wybierz parametry członu zasilającego, modułu odpływowego lub pomiarowego. Kod i opis zmieniają się automatycznie. Dostępne pozycje odpowiadają oznaczeniom z przedstawionych schematów technicznych.

01Człon zasilającyDobierz obudowę, most szynowy, sposób przyłączenia i aparat zasilający.
Oznaczenie — podgląd na żywoZmienia się po wyborze parametrów
3Głębokość obudowy5Szerokość obudowy1Wysokość obudowyWWykonanie mostu szynowegoTPrzyłączePKomora zasilająca16Prąd mostu szynowegoNZM4Aparat zasilającyIT08Układ sieci i napięciePM1Wyposażenie dodatkowe
01
Głębokość konstrukcji [mm]
02
Szerokość konstrukcji [mm]
03
Wysokość konstrukcji [mm]
04
Tor tylny tylko przy głębokości 500 mm
05
Kierunek / sposób wprowadzenia zasilania
06
Położenie względem komory odpływowej
07
Prąd znamionowy
08
Oznaczenie aparatu / producenta
09
Dobór z oznaczeń na rysunku
10
Panel i wyposażenie automatyki
Wynik konfiguracji

02Moduł odpływowyUstal wymiary, liczbę pól, rodzaj rozłączników i pozostałe cechy modułu.
Oznaczenie — podgląd na żywoZmienia się po wyborze parametrów
3Głębokość obudowyBSzerokość obudowy2Wysokość obudowy09Liczba pól odpływowych12Prąd mostu szynowegoKWCechy konstrukcyjneTN06Układ sieci i napięcieNSL2Aparat odpływowy
01
Głębokość konstrukcji [mm]
02
Szerokość konstrukcji [mm]
03
Wysokość konstrukcji [mm]
04
Od 1 do 17 pól
05
Prąd znamionowy
06
Wersja podstawowa lub kontrola przepalenia wkładek
07
TN06 zachowane z przykładu na schemacie
08
Rodzaj rozłącznika listwowego
Wynik konfiguracji

03Moduł pomiarowySkonfiguruj obudowę, liczbę liczników, listwę pomiarową i wyposażenie.
Oznaczenie — podgląd na żywoZmienia się po wyborze parametrów
3Głębokość obudowy4Szerokość obudowy1Wysokość obudowyP1Typ układu pomiarowego847297-060Listwa pomiarowaWEWyposażenie dodatkowe—Dodatkowe oznaczenie (opcjonalne)
01
Głębokość konstrukcji [mm]
02
Szerokość konstrukcji [mm]
03
Wysokość konstrukcji [mm]
04
Wariant P1 / P2 / P3
05
Rodzaj rozliczeniowego układu pomiarowego
06
Dodatkowe elementy modułu
07
Pole „…” z rysunku; zostaw puste, jeśli nie dotyczy
Wynik konfiguracji

Konfiguratory przedstawiają orientacyjny sposób składania oznaczeń na podstawie schematów STS. Nie sprawdzają wszystkich zależności technicznych, dostępności aparatów ani zgodności wariantów z wymaganiami konkretnego OSD. Ostateczne wykonanie i kod należy potwierdzić z działem technicznym LAMEL Rozdzielnice.

Do pobrania

Broszury

Karta katalogowa. Panel pomiarowy STSPobierz
Katalog rozdzielnic STSPobierz

Deklaracje zgodności

Deklaracja za zgodność z normamiPobierz
Deklaracja UE za zgodność z dyrektywami unijnymiPobierz

Produkty

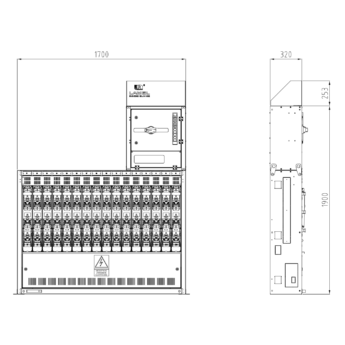

Rozdzielnica do stacji wnętrzowych STS316-16-KW-GL12-SI-ZU

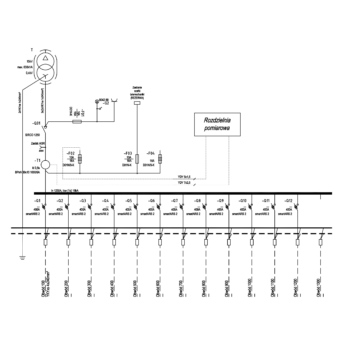

Rozdzielnica do stacji wnętrzowych STS308-8-KW-TP12-SI-ZU

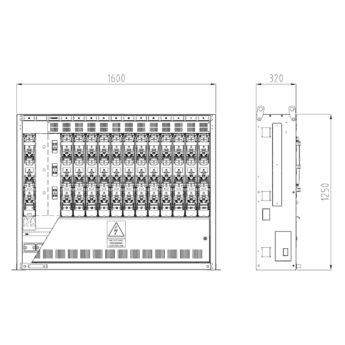

ENERGA STS307-06-KW-GP12-SI-1000-ARS2-P1-ZASG

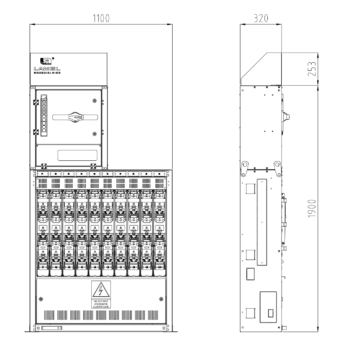

Rozdzielnica do stacji wnętrzowych STS312-12-KW-DL10-RWS

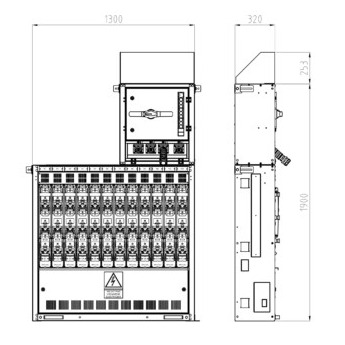

ENERGA STS313-12-GP12-SI-1000-ARS2-P1-ZA

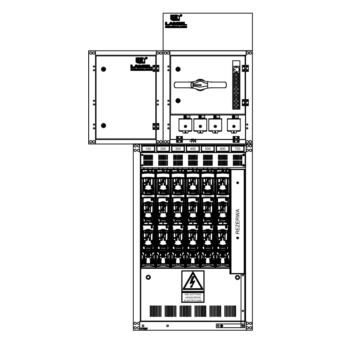

Rozdzielnica do stacji wnętrzowych ENERGA STS312-12-KW-GP12-SI-ZA

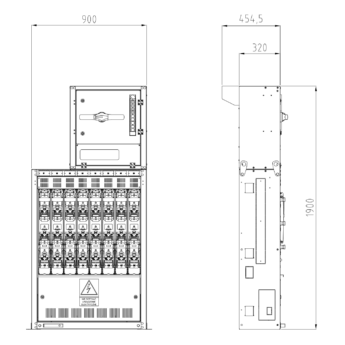

Rozdzielnica do stacji wnętrzowych STS316-16-KW-GP12-SI-ZU

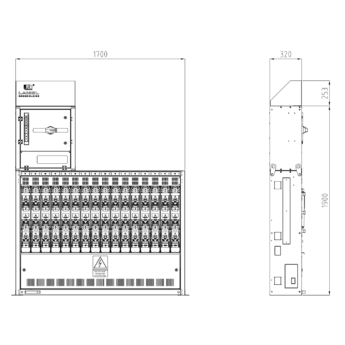

Rozdzielnica do stacji wnętrzowych STS310-10-KW-GL12-SI-ZU
