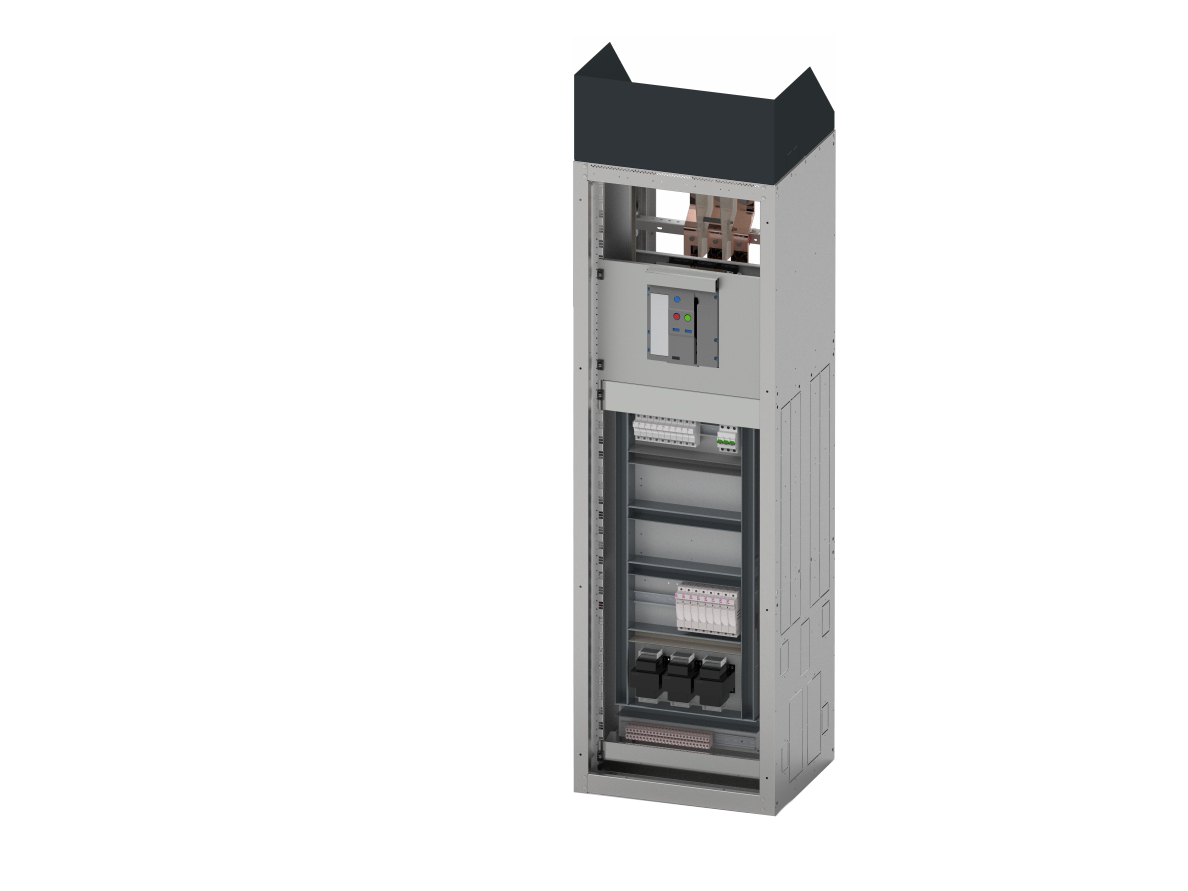

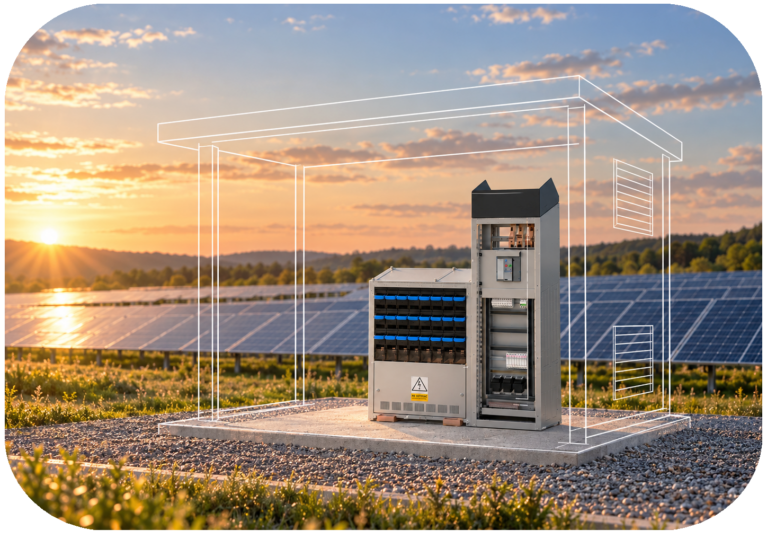

Rozdzielnice niskiego napięcia dedykowane do instalacji fotowoltaicznych (PV) oraz magazynów energii, o napięciu znamionowym do 800 V i prądzie znamionowym do 2500 A.
Rozdzielnice wyposażone są w pełną gamę wyłączników kompaktowych i powietrznych przystosowanych do pracy przy napięciu 800 V. Mogą obejmować pole potrzeb własnych oraz pole do instalacji transformatora potrzeb własnych 800 V/230 V. Pole odpływowe umożliwia montaż do 17 rozłączników listwowych.
Wyposażenie obejmuje również przekładniki napięciowe 800 V/100 V, moduły telemechaniki ze sterownikami polowymi i systemami zasilania gwarantowanego oraz moduły pomiarowe do rozliczania energii.
Istnieje możliwość indywidualnego wykonania rozdzielnicy na specjalne zamówienie klienta.
Rozdzielnica zgodna z wymaganiami norm:
Budowa:

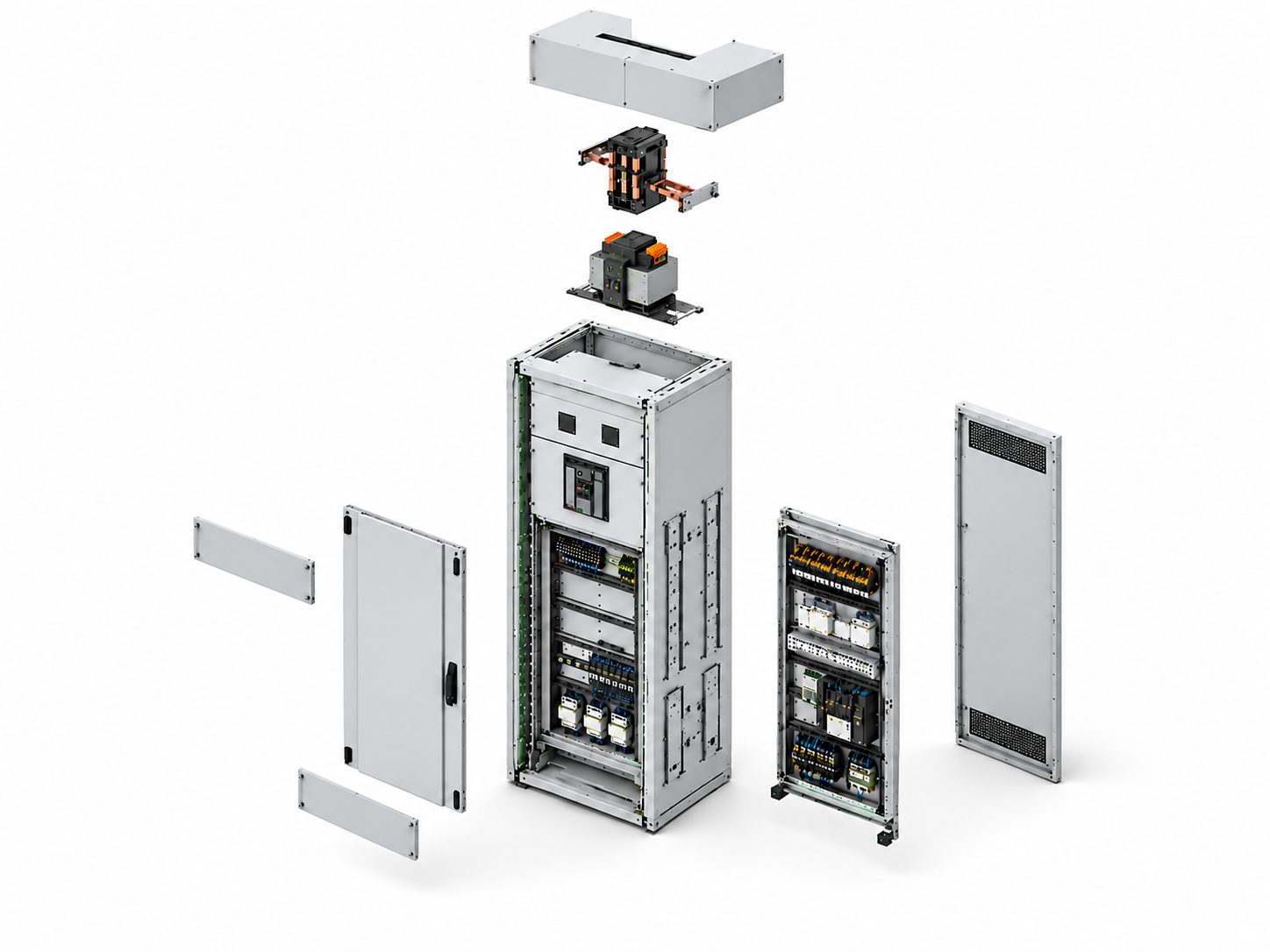

Dotknij rysunku, aby otworzyć go w pełnym rozmiarze. Numery elementów odpowiadają opisom poniżej.
Pole zasilające boczne z wyłącznikiem 1600 A
STS553-WNBL16-AH-N
Drzwi rewizyjne wypukłe
STS005-2DR2
Zespół transformatora potrzeb własnych
STS505-BT312-NZM12-IT-ZT05
Zespół szyn zasilających górnych
STS305-PZ-AN16CG1
Osłona zacisków zasilania górnego
STS506-OZG-PV
Panel montażowy pod potrzeby własne
STS-PM052A
Zestaw maskujący do rozdzielnicy
SZ4A-MRX0526-0
Plecy rozdzielnicy
STS-PP51
Oznaczenie pól zasilających:
T – Tor szynowy tył
S – Wykonanie specjalne
5 – 600 mm
6 – 700 mm
7 – 800 mm
* Powyżej 1600 A pole potrzeb własnych znajduje się w osobnej obudowie.
Pliki DWG dostępne są po kontakcie z naszym działem handlowym.
