Informacje o produkcie:
Nowoczesna rozdzielnica średniego napięcia LamLine AIR to odpowiedź na zmieniające się wymagania rynku elektroenergetycznego. Przeznaczona do rozdziału wtórnego do 24 kV, została zaprojektowana bez użycia gazu SF6 – z myślą o bezpieczeństwie, zgodności z regulacjami i przyszłości systemów dystrybucyjnych.
Rozdzielnica składa się z funkcyjnych pól zamkniętych w metalowej obudowie. Zastosowano w niej trójpołożeniowy rozłączniko-uziemnik w izolacji powietrznej z komorą próżniową oraz wyłącznik próżniowy.
Modułowa budowa pól umożliwia dowolne łączenie ich ze sobą, co pozwala na elastyczne dopasowanie konfiguracji rozdzielnicy do aktualnych potrzeb i jej łatwą rozbudowę w przyszłości.
LamLine AIR zapewnia również wysoki poziom bezpieczeństwa. Odporność na wewnętrzny łuk elektryczny IAC AFL 16kA/1s chroni osoby znajdujące się w pobliżu urządzenia w razie zwarcia łukowego.
Dodatkowo, zastosowanie pojemnościowych dzielników napięcia z wskaźnikiem napięcia umożliwia sprawdzenie braku napięcia i bezpieczne uzgodnienie faz.
Rozdzielnica została poddana badaniom typu i posiada certyfikat zgodności.
Dzięki tym rozwiązaniom rozdzielnica LamLine AIR jest bezpieczna w eksploatacji i zgodna z obowiązującymi normami.
Technologia projektowana z myślą o przyszłości:
- Ekologiczna technologia – bez gazu SF6, zgodna z nowymi regulacjami środowiskowymi
- Modułowa konstrukcja – łatwa rozbudowa i elastyczna konfiguracja pól
- Wysokie bezpieczeństwo – odporność na łuk wewnętrzny IAC AFL 16kA/1s
- Niezawodność łączeniowa – Trójpołożeniowy rozłączniko-uziemnik w izolacji powietrznej z komorą próżniową oraz wyłącznik próżniowy.
- Zgodność z normami – certyfikat zgodności i badania typu
- Długa żywotność – wyłącznik: 10 000 operacji, rozłącznik: 5 000 operacji

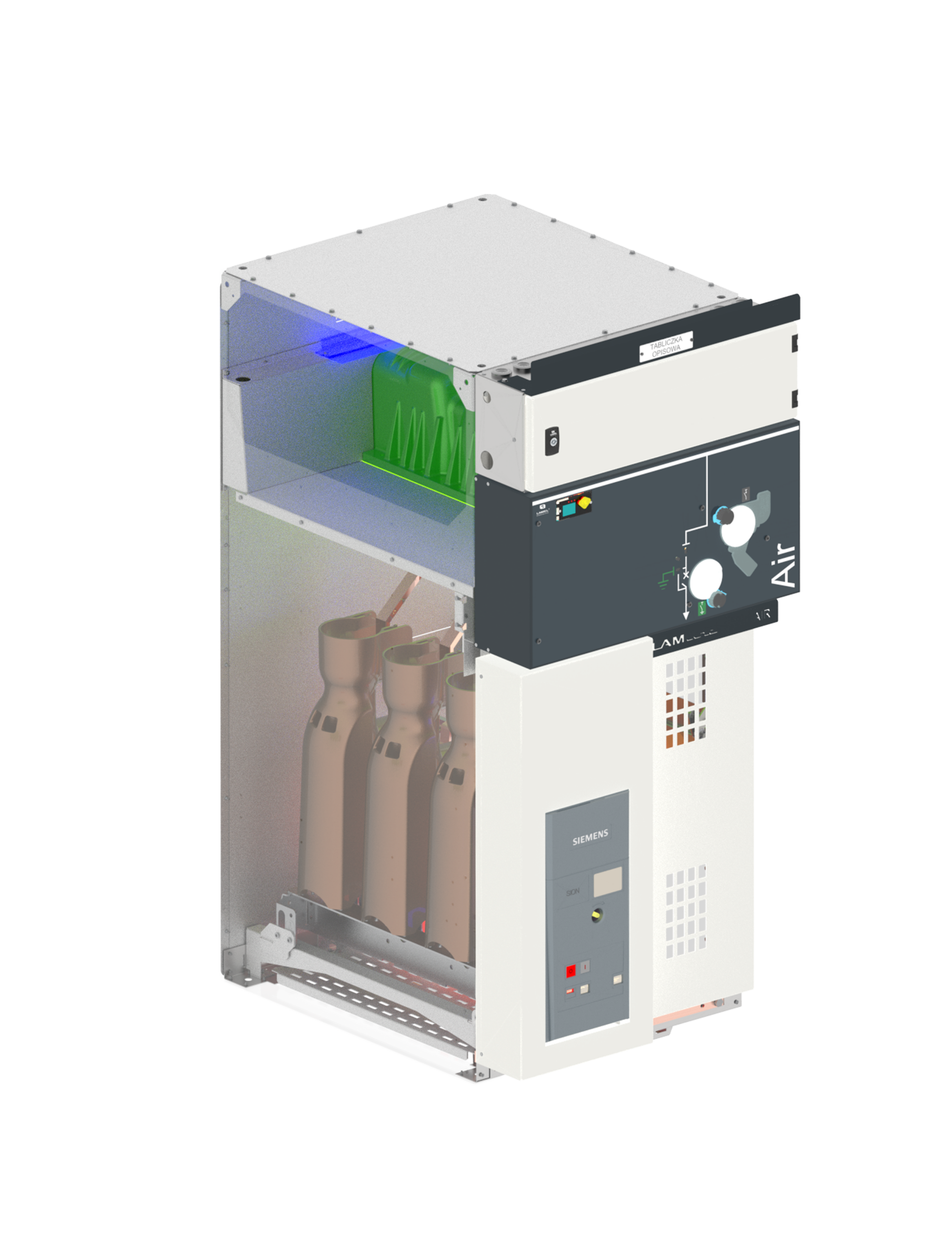

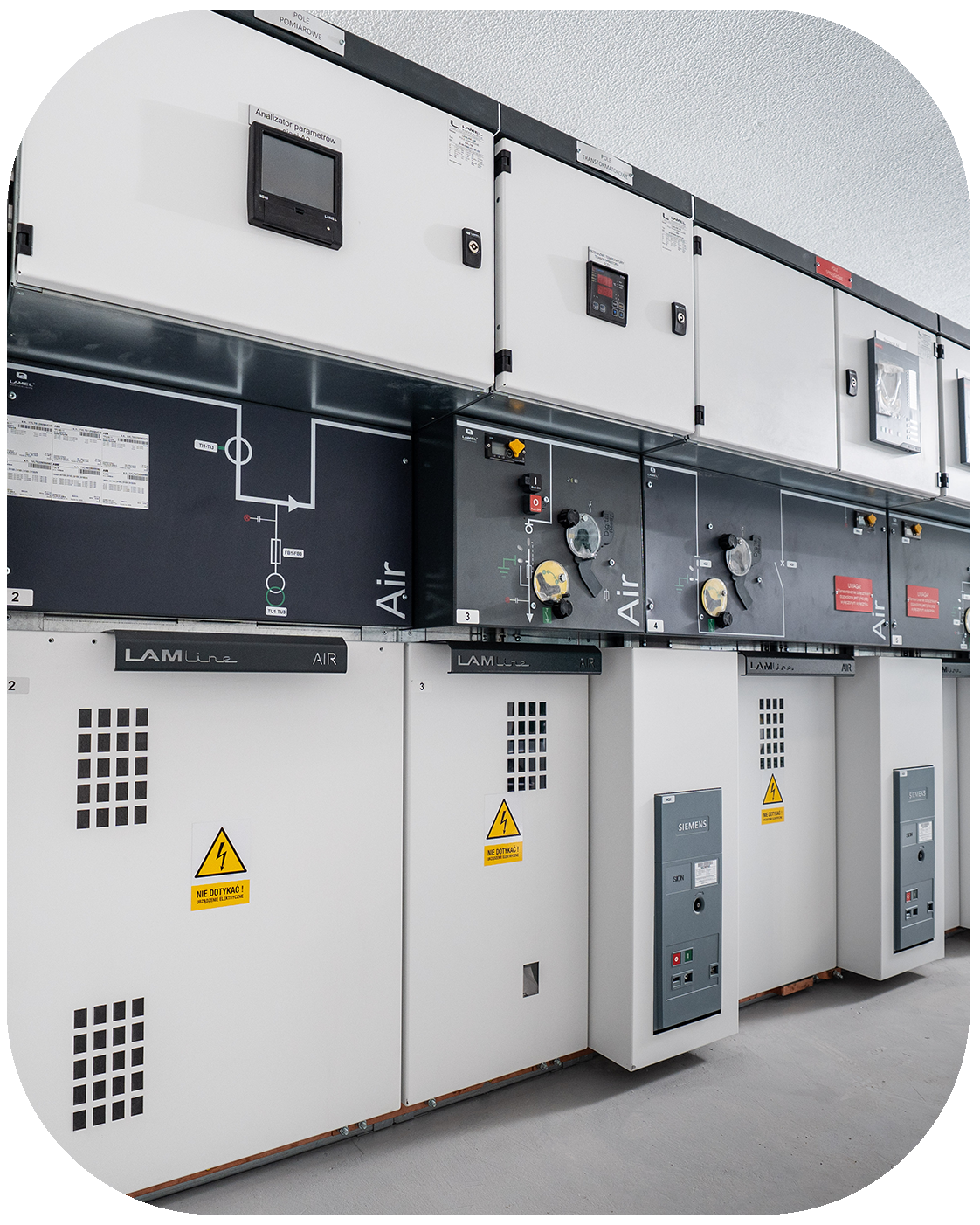

Budowa:
Przedział obwodów wtórnych
Rozłączniko-uziemnik
Wyłącznik
Uziemnik dodatkowy
Głowice proste wnętrzowe
Przekładnik ziemnozwarciowy
Numery na zdjęciu odpowiadają oznaczeniom elementów przedstawionym poniżej.
Przedział obwodów wtórnych
Rozłączniko-uziemnik
Wyłącznik
Uziemnik dodatkowy
Głowice proste wnętrzowe
Przekładnik ziemnozwarciowy
Przesuń schemat w bok, aby zobaczyć wszystkie opisy.
Przedział obwodów wtórnych
Rozłączniko-uziemnik
Wyłącznik
Uziemnik dodatkowy
Głowice proste wnętrzowe
Przekładnik ziemnozwarciowy
Parametry techniczne:
| Charakterystyki elektryczne | |||||
|---|---|---|---|---|---|
| Napięcie znamionowe | Ur | 7,2 kV | 12 kV | 17,5 kV | 24 kV |
| Częstotliwość znamionowa / liczba faz | fr | 50/60 Hz / 3 | |||
| Napięcia probiercze | |||||
| Między fazami i do ziemi | Ud | 20 kV | 28 kV | 38 kV | 50 kV |
| Wzdłuż przerwy izolacyjnej | Ud | 23 kV | 32 kV | 45 kV | 60 kV |
| Między fazami i do ziemi | Up | 60 kV | 75 kV | 95 kV | 125 kV |
| Wzdłuż przerwy izolacyjnej | Up | 70 kV | 85 kV | 110 kV | 145 kV |
| Prądy robocze i zwarciowe | |||||
| Prąd znamionowy ciągły | Ir | 630 A | |||
| Prąd krótkotrwały wytrzymywany | Ik/tk | 16 kA / 1 s | |||
| Prąd szczytowy wytrzymywany | Ip | 40 kA | |||
| Klasa odporności na łuk wewnętrzny | IAC | A-FL 16 kA / 1 s | |||
| Parametry zestawu rozłącznika z bezpiecznikami w polu transformatorowym (T) | |||||
| Prąd znamionowy ciągły | Ir | 80 A | |||
| Maksymalny prąd wkładki | In | 125 A | |||
| Typ wkładek | Bezpieczniki SIBA, 442 mm, 24 kV | ||||
| Parametry wyłącznika próżniowego | |||||
| Wyłącznik spełnia klasy łączeniowe: C2, E2, M2, S1 zgodnie z IEC 62271-100. Klasa M1 w przypadku pracy bez silnika. | |||||
| Znamionowy cykl łączeniowy | O - 0,3 s - CO - 15 s - CO | ||||
| Prąd wyłączalny ładowania linii | Il | 10 A | |||
| Prąd wyłączalny ładowania kabli | Ic | 31,5 A | |||
| Znamionowy prąd zwarciowy wyłączalny | Isc | 16 kA | |||
| Znamionowy prąd zwarciowy załączalny (50/60 Hz) | Ima | 40 / 42 kA | |||
| Parametry uziemnika powietrznego | |||||
| Znamionowy prąd zwarciowy załączalny / liczba załączeń | Ima | 5,2 kA / 5 | |||
| Klasa uziemnika | E2 | ||||
| Charakterystyki konstrukcyjne | |||||
| Klasyfikacja ciągłości pracy | LSC | LSC2A | |||
| Stopień ochrony obudowy | IP | IP2XD | |||
| Stopień ochrony obudowy przed uderzeniami | IK | IK10 | |||
| Klasyfikacja trwałości mechanicznej | |||||
| Rozłącznik | Napęd CDT: rozłącznik – M2 (10000 cykli), uziemnik – M1 (2000 cykli) | ||||
| Napęd CD1: rozłącznik – M2 (10000 cykli), uziemnik – M1 (2000 cykli) | |||||
| Napęd CD2: rozłącznik – M2 (5000 cykli), uziemnik – M1 (2000 cykli) | |||||
| Napęd elektryczny: rozłącznik – 3000 cykli | |||||
| Odłącznik | Napęd CDT3: odłącznik – M0 (1000 cykli), uziemnik – M0 (1000 cykli) | ||||
| Wyłącznik spełnia klasy łączeniowe: C2, E2, M2, S1 zgodnie z IEC 62271-100. Klasa M1 w przypadku pracy bez silnika. | |||||
Schemat dostępnych pól:
| Typ pola | Szerokość (mm) | Wysokość (mm) |
|---|---|---|
| L | 500 / 375 | 1660 |
| K, T | 500 | |
| SQ | 1000 | |
| V | 750 | |
| TW | 500 | |
| P, PQ, PK | 750 |

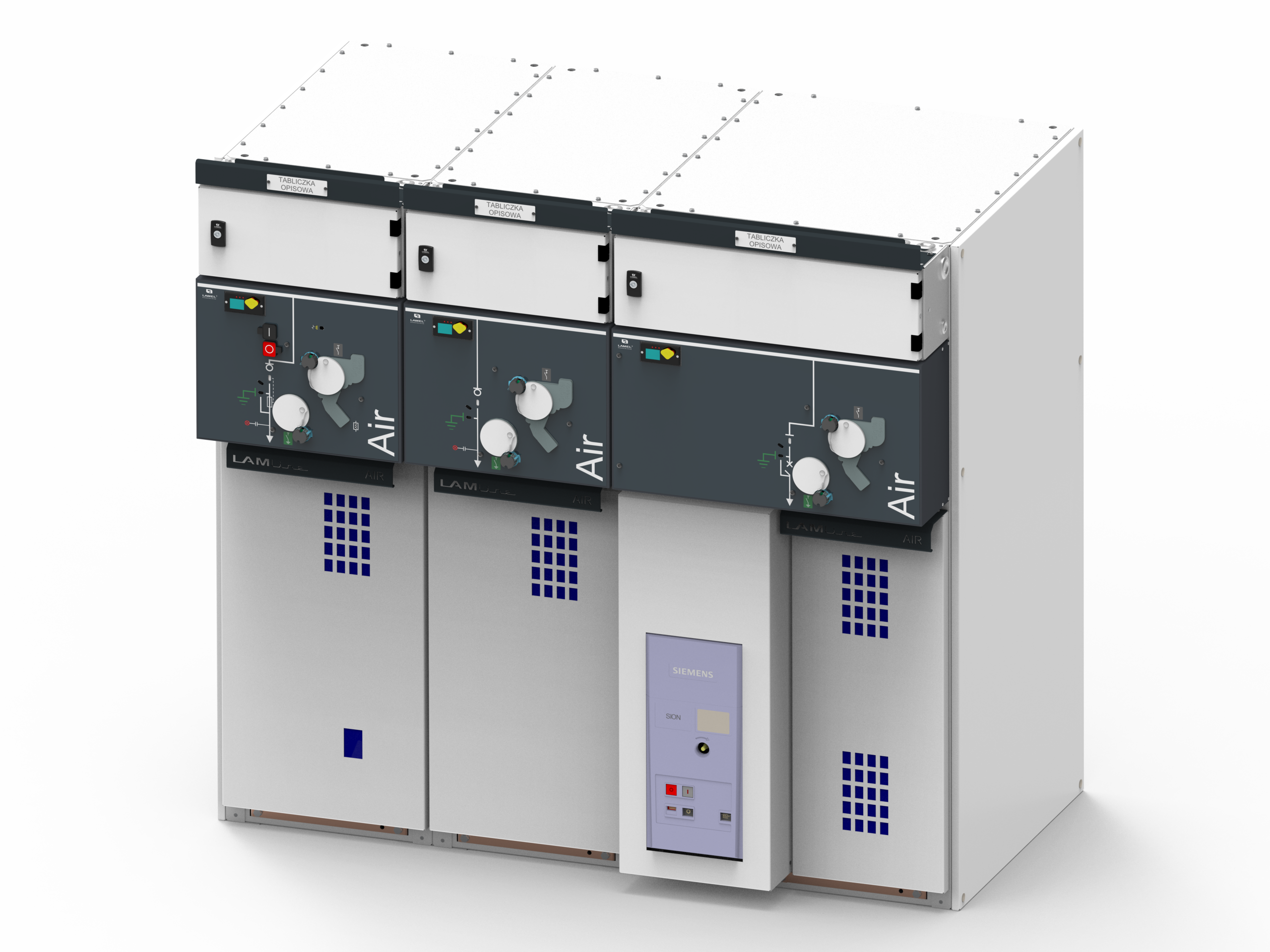

Przykładowe konfiguracje pól:

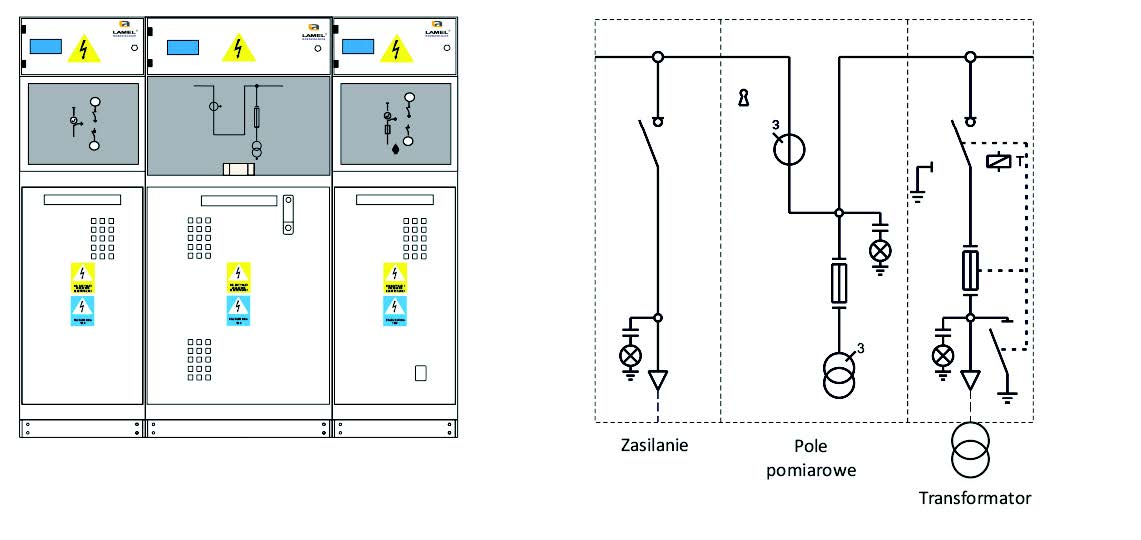

Konfiguracja LPT
Zasilanie – Pole pomiarowe – Transformator
| Konfiguracja rozdzielnicy | LPT |
|---|---|
| Nr katalogowy | 7A-32870 |
| Typ pól |
L-H-500-24-S
PPL-750-24-S
T-T-500-24-S
|
| Szerokość zestawu | 1750 mm |
| Wysokość zestawu | 1660 mm |
| Głębokość zestawu | 1045 mm |

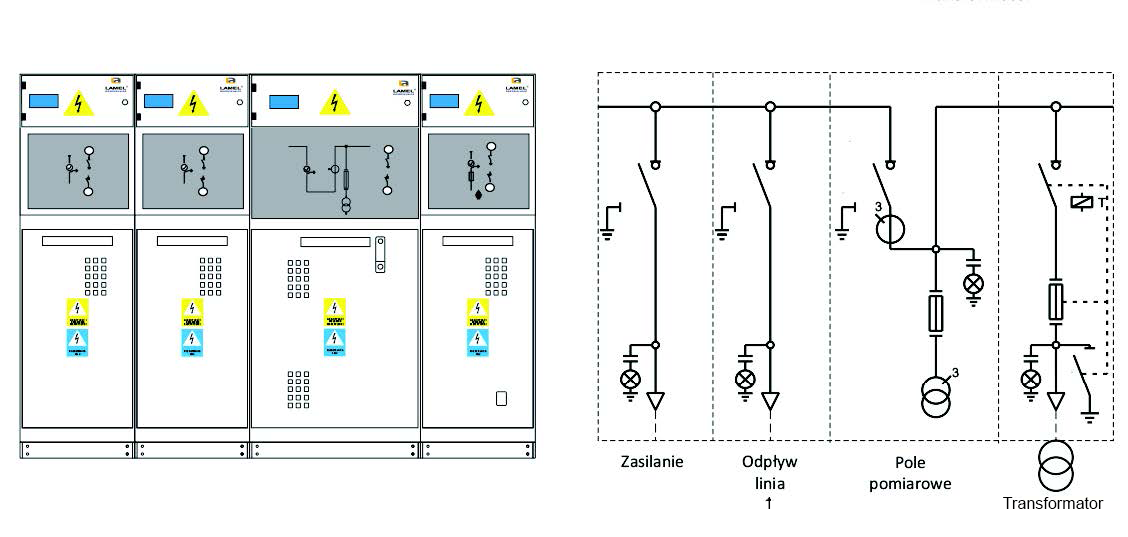

Konfiguracja LLPQT
Zasilanie – Odpływ liniowy 1 – Pole pomiarowe – Transformator
| Konfiguracja rozdzielnicy | LLPQT |
|---|---|
| Nr katalogowy | 7A-32880 |
| Typ pól |
L-H-500-24-S
PQL-750-24-S
T-T-500-24-S
|
| Szerokość zestawu | 2250 mm |
| Wysokość zestawu | 1660 mm |
| Głębokość zestawu | 1045 mm |
Układ pól:

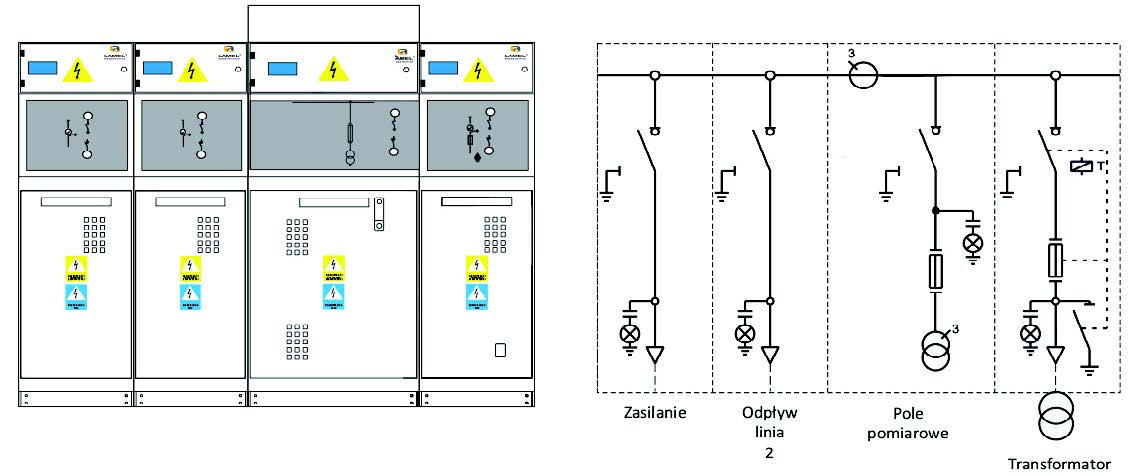

Konfiguracja LLPQT
Zasilanie – Odpływ liniowy 2 – Pole pomiarowe – Transformator
| Konfiguracja rozdzielnicy | LLPQT |
|---|---|
| Nr katalogowy | 7A-32892 |
| Typ pól |
L-H-500-24-S
PQL-750-24-S
T-T-500-24-S
|
| Szerokość zestawu | 1750 mm |
| Wysokość zestawu | 1800 mm |
| Głębokość zestawu | 1045 mm |
Układ pól:
