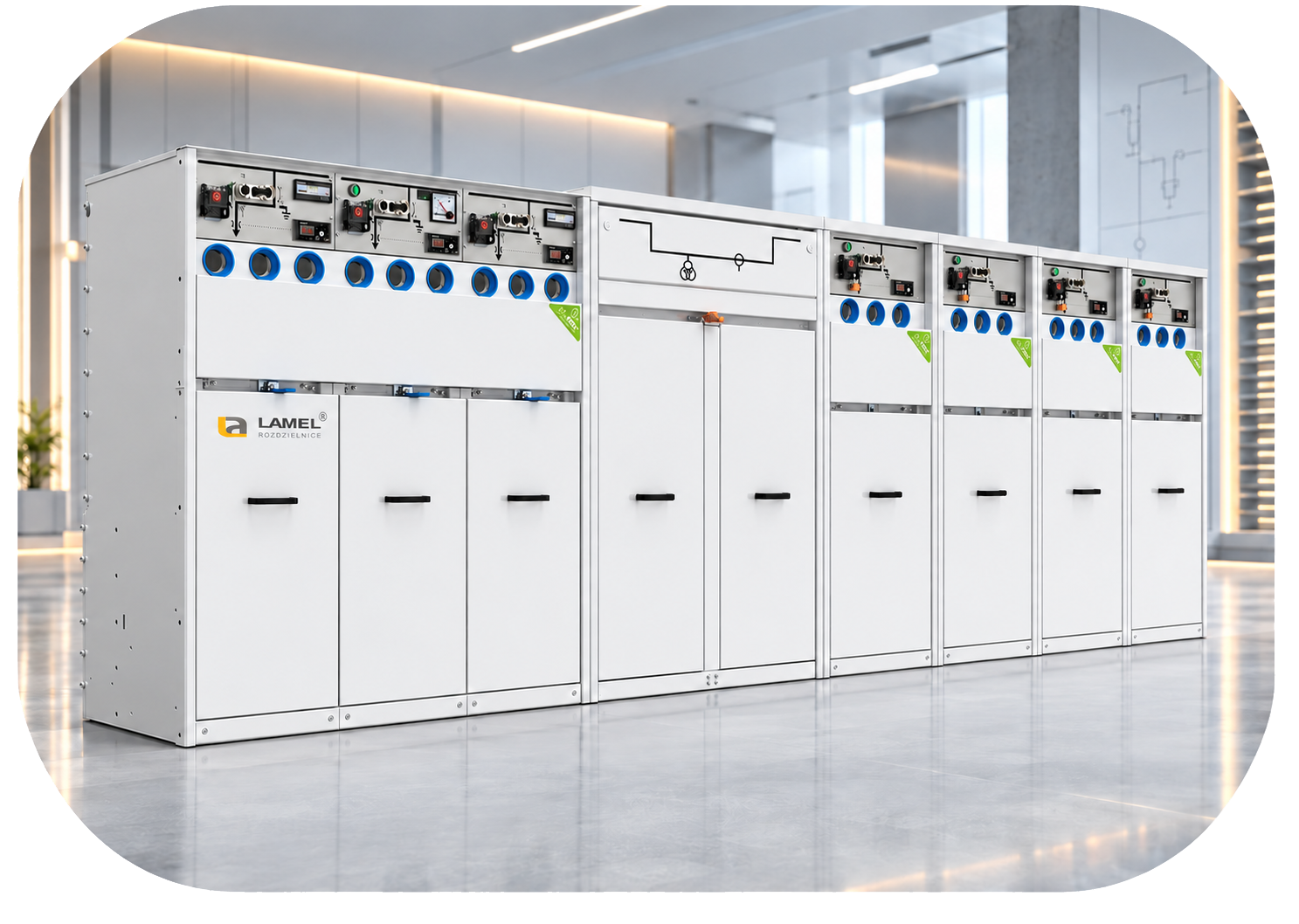

XIRIA xGEAR

Nowoczesne kompaktowe rozdzielnice średniego napięcia.

Informacje o produkcie:

XIRIA xGear to rodzina ekologicznych, kompaktowych rozdzielnic średniego napięcia przeznaczonych do pracy w sieciach dystrybucyjnych do 24 kV. Rozwiązanie zostało opracowane z myślą o nowoczesnych sieciach rodziału wtórnego, stacjach transformatorowych oraz złączach kablowych SN.

Rozdzielnice XIRIA XGear charakteryzują się wysoką wytrzymałością mechaniczną łączeniową do 10 000 operacji, zastosowaniem pól wyłącznikowych 630 A oraz pełnym przystosowaniem do zdalnego sterowania i monitorowania parametrów sieci, co odpowiada wymaganiom przyszłościowych systemów dystrybucyjnych.

Wysoki poziom bezpieczeństwa obsługi zapewnia intuicyjna i ujednolicona konstrukcja, ograniczone ryzyko wystąpienia wewnętrznych zwarć łukowych oraz łukoochronność IAC AFLR do 20 kA / 1 s, potwierdzona badaniami typu. Dodatkowo zastosowano wzierniki inspekcyjne, umożliwiające bezpieczną kontrolę stanu łączników.

Rodzina produktów Xiria xGear produkcji LAMEL Rozdzielnice Sp. z o.o.:

  • Xiria xGear – wersja kompaktowa nierozbudowywana.
  • Xiria xGear E – wersja modułowa i rozbudowywana.
  • Xiria xGear M – pole pomiarowe SN.


XIRIA XGear o szeroką gamę dostępnych pól. Zestawy pól mogą być łączone za pomocą złączy wtykowych, a szeroki zakres opcji dodatkowych, w tym dobór przekaźników zabezpieczeniowych, pozwala na dostosowanie rozwiązania do konkretnych wymagań użytkownika. Konstrukcja umożliwia również przyszłościową rozbudowę oraz doposażenie już zainstalowanych rozdzielnic w funkcje zdalne.

Rozdzielnice XIRIA XGear wykonane są w technologii przyjaznej dla środowiska, całkowicie bez gazu SF6, co przekłada się na niskie koszty użytkowania oraz ograniczone koszty utylizacji.

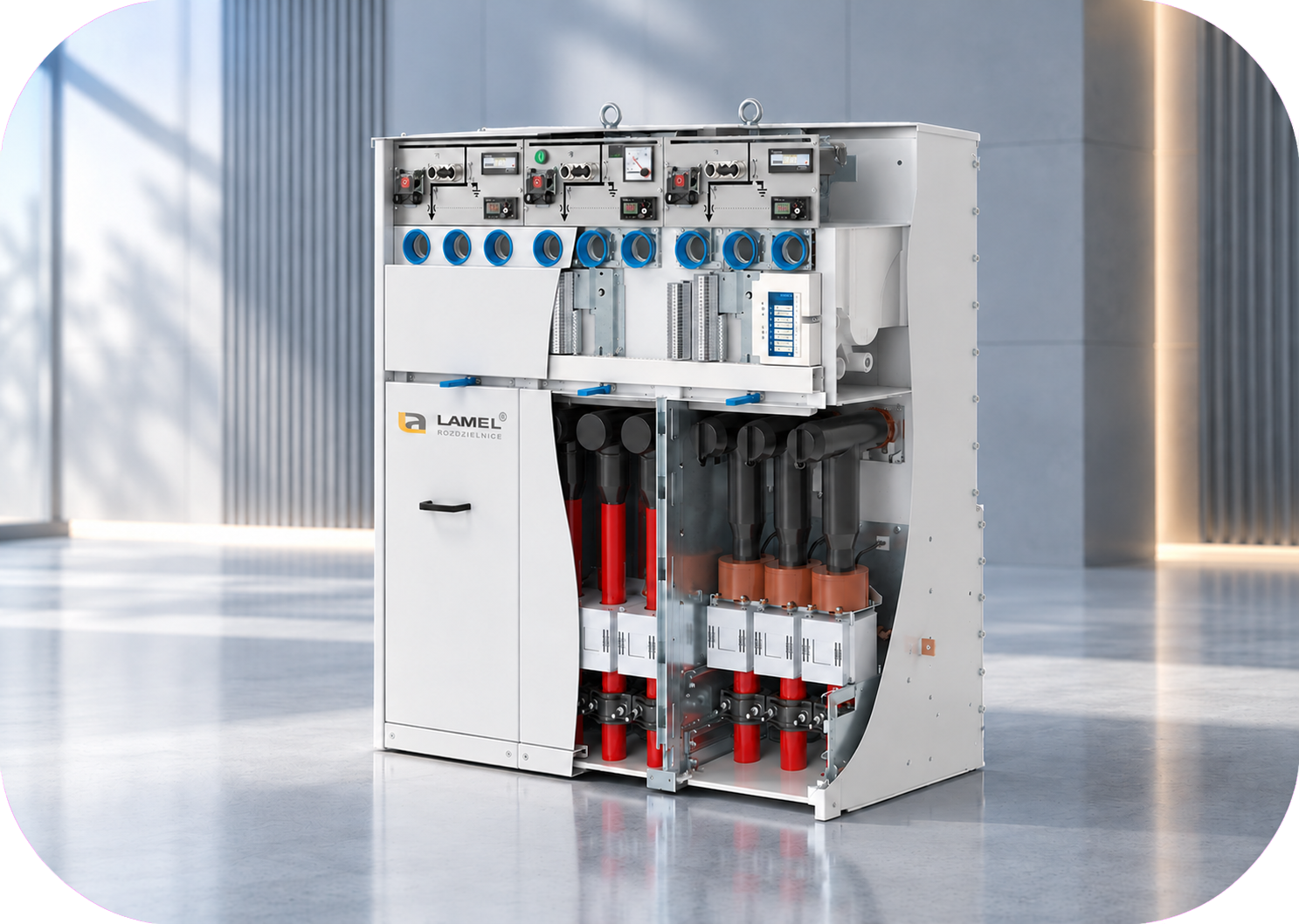

Kompaktowa konstrukcja

Kompaktowa rozdzielnica pierścieniowa (RMU)

Bez SF6

Zastosowanie izolacji stało-powietrznej i łączników próżniowych

Bezpieczeństwo

Łukoochronność IAC AFLR 20 kA / 1 s oraz ograniczone ryzyko wewnętrznych zwarć łukowych

Do 24 kV oraz do 630 A

Rozdzielnice średniego napięcia przeznaczone do pracy w sieciach dystrybucyjnych do 24 kV i do 630 A.

Duża elastyczność

Możliwość konfiguracji rozdzielnicy w oparciu o szeroką gamę dostępnych pól

Zdalne sterowanie

Pełne przystosowanie do zdalnego sterowania i monitorowania parametrów sieci.

Wymiary:

01

XIRIA xGear – wersja kompaktowa nierozbudowywalna

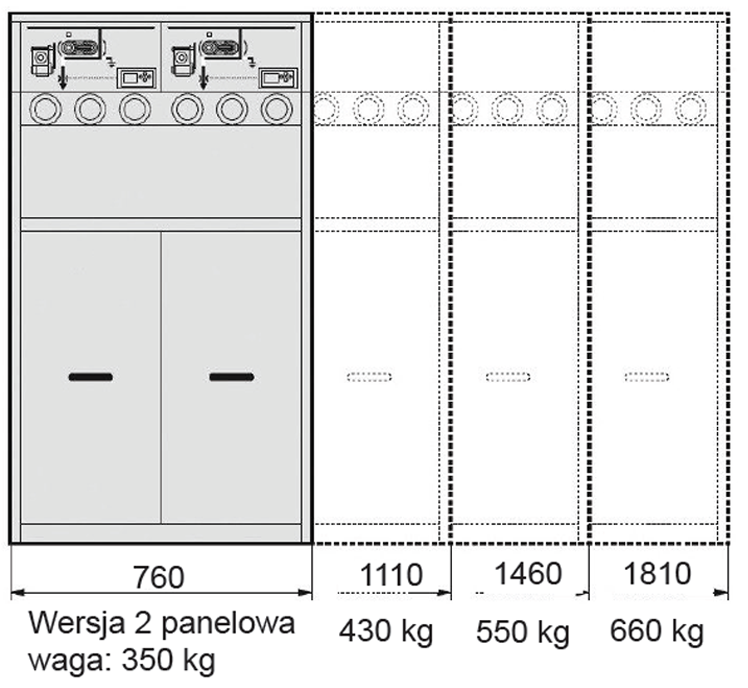

XIRIA xGear kompaktowa – poprawiony oryginalny rysunek frontowy
Widok od frontu

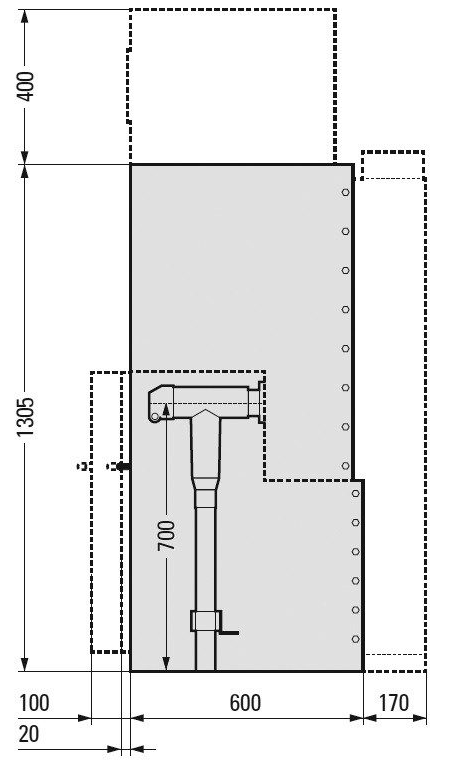

XIRIA xGear kompaktowa – widok boczny
Widok boczny (mm)

Szerokości i masy

Wariant Szerokość Masa
2 pola 760 mm 350 kg
3 pola 1110 mm 430 kg
4 pola 1460 mm 550 kg
5 pól 1810 mm 660 kg
02

XIRIA xGear E – wersja rozbudowywalna

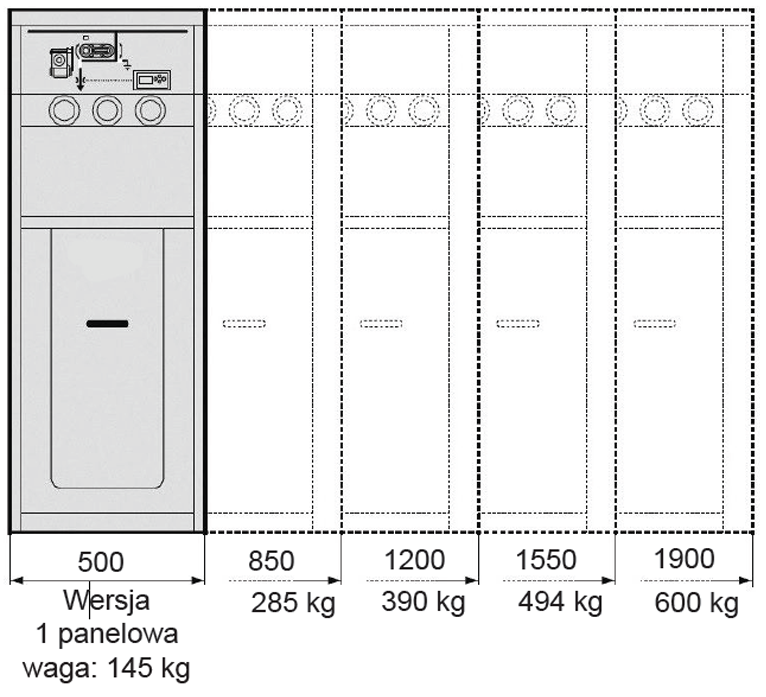

XIRIA xGear E – widok frontowy
Widok od frontu

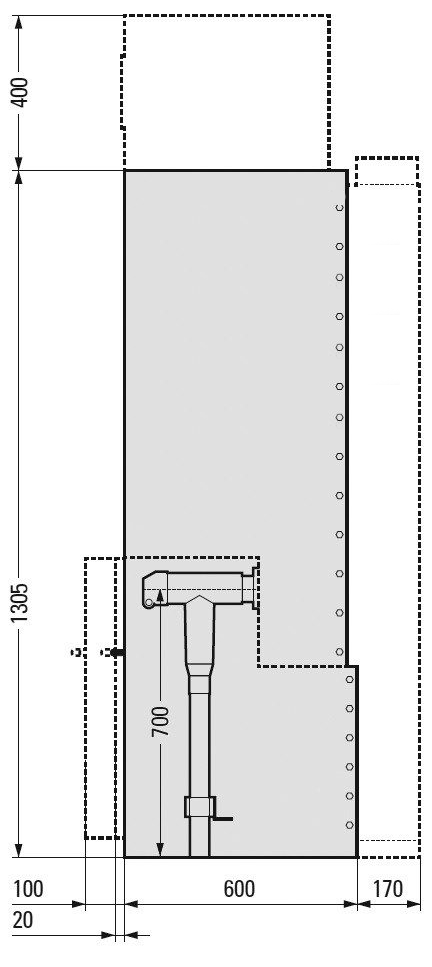

XIRIA xGear E – widok boczny
Widok boczny (mm)

Szerokości i masy

Wariant Szerokość Masa
1 pole 500 mm 145 kg
2 pola 850 mm 285 kg
3 pola 1200 mm 390 kg
4 pola 1550 mm 494 kg
5 pól 1900 mm 600 kg
03

Pole pomiarowe XIRIA xGear M

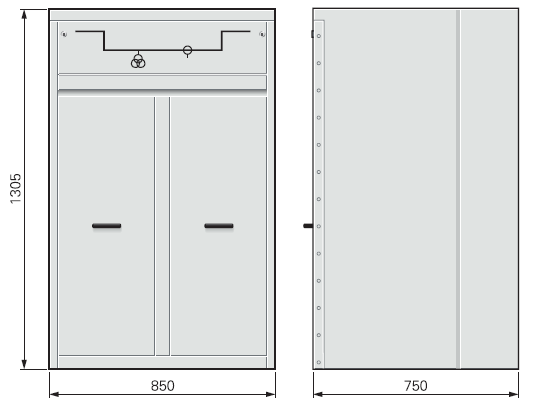

Pole pomiarowe XIRIA xGear M – oryginalny rysunek techniczny

Wymiary pola pomiarowego

Parametr Wymiar
Szerokość 850 mm
Głębokość 750 mm
Wysokość 1305 mm

Parametry techniczne:

Parametry ogólne
Napięcie znamionowe Ur 24 kV
Częstotliwość znamionowa / liczba faz fr 50 Hz / 3
Napięcie znamionowe wytrzymywane Ud 50 kV
Napięcie znamionowe wytrzymywane udarowe piorunowe Up 125 kV
Prąd znamionowy ciągły szyn zbiorczych Ir 630 A
Prąd znamionowy ciągły pola liniowego Ir 630 A
Prąd znamionowy ciągły pola pomiarowego Ir 630 A
Prąd znamionowy ciągły pola sprzęgłowego Ir 630 A
Prąd znamionowy ciągły pola kablowego Ir 630 A
Prąd znamionowy ciągły pola wyłącznikowego Ir 200 A lub 630 A
Klasyfikacja odporności na łuk wewnętrzny IAC AFL, AFLR
Odporność na wewnętrzny łuk elektryczny IAC 16 kA / 1 s, 20 kA / 1 s
Kategoria utraty ciągłości pracy LSC2
Odporność obudowy na uderzenia mechaniczne IK 07
Prąd znamionowy krótkotrwały wytrzymywany obwodów głównych Ik 16 kA 20 kA
Czas znamionowy trwania zwarcia tk 1 s 1 lub 3 s
Prąd znamionowy szczytowy wytrzymywany obwodów głównych Ip 40 kA 50 kA
Prąd znamionowy krótkotrwały wytrzymywany obwodu uziemiającego Ike 16 kA 20 kA
Czas znamionowy trwania zwarcia tke 1 s 1 lub 3 s
Prąd znamionowy szczytowy wytrzymywany obwodu uziemiającego Ipe 40 kA lub 50 kA
Stopień ochrony osłon zewnętrznych IP31D
Zakres temperatury pracy −25°C do +40°C
Maksymalna wysokość instalacji 1000 m n.p.m.
Wyłącznik
Prąd znamionowy ciągły Ir 200 A lub 630 A
Prąd znamionowy wyłączalny zwarciowy Isc 16 kA lub 20 kA
Prąd znamionowy załączalny zwarciowy Ima 40 kA lub 50 kA
Szereg przestawieniowy znamionowy O-3min-CO-3min-CO
Klasa wyłącznika C2, E2, M1 (2000 CO) lub M2 (10000), S1
Rozłącznik
Prąd znamionowy ciągły Ir 630 A
Prąd znamionowy wyłączalny w obwodzie o małej indukcyjności Iload 630 A
Prąd znamionowy wyłączalny w obwodzie sieci pierścieniowej Iloop 630 A
Prąd znamionowy wyłączalny linii napowietrznej Ilc 3,15 A
Prąd znamionowy wyłączalny linii kablowej Icc 31,5 A
Prąd znamionowy wyłączalny zwarcia doziemnego Ief1 240 A
Prąd znamionowy wyłączalny linii kablowych i napowietrznych w warunkach zwarcia doziemnego Ief2 55 A
Prąd znamionowy załączalny zwarciowy / liczba załączeń Ima 40 kA / 5 lub 50 kA / 5
Klasa rozłącznika E3, C2, M1 (1000 CO)
Odłącznik–uziemnik
Prąd znamionowy ciągły Ir 630 A
Klasa odłącznika/uziemnika E2, M0 (1000 CO)
Pole pomiarowe
Prąd znamionowy ciągły Ir 630 A
Prąd krótkotrwały wytrzymywany Ik 20 kA
Czas znamionowy trwania zwarcia tk 3 s
Prąd szczytowy wytrzymywany Ip 50 kA
Klasa odporności na łuk wewnętrzny IAC AFL 16 kA / 1 s lub AFL 20 kA / 1 s
