Informacje o produkcie:

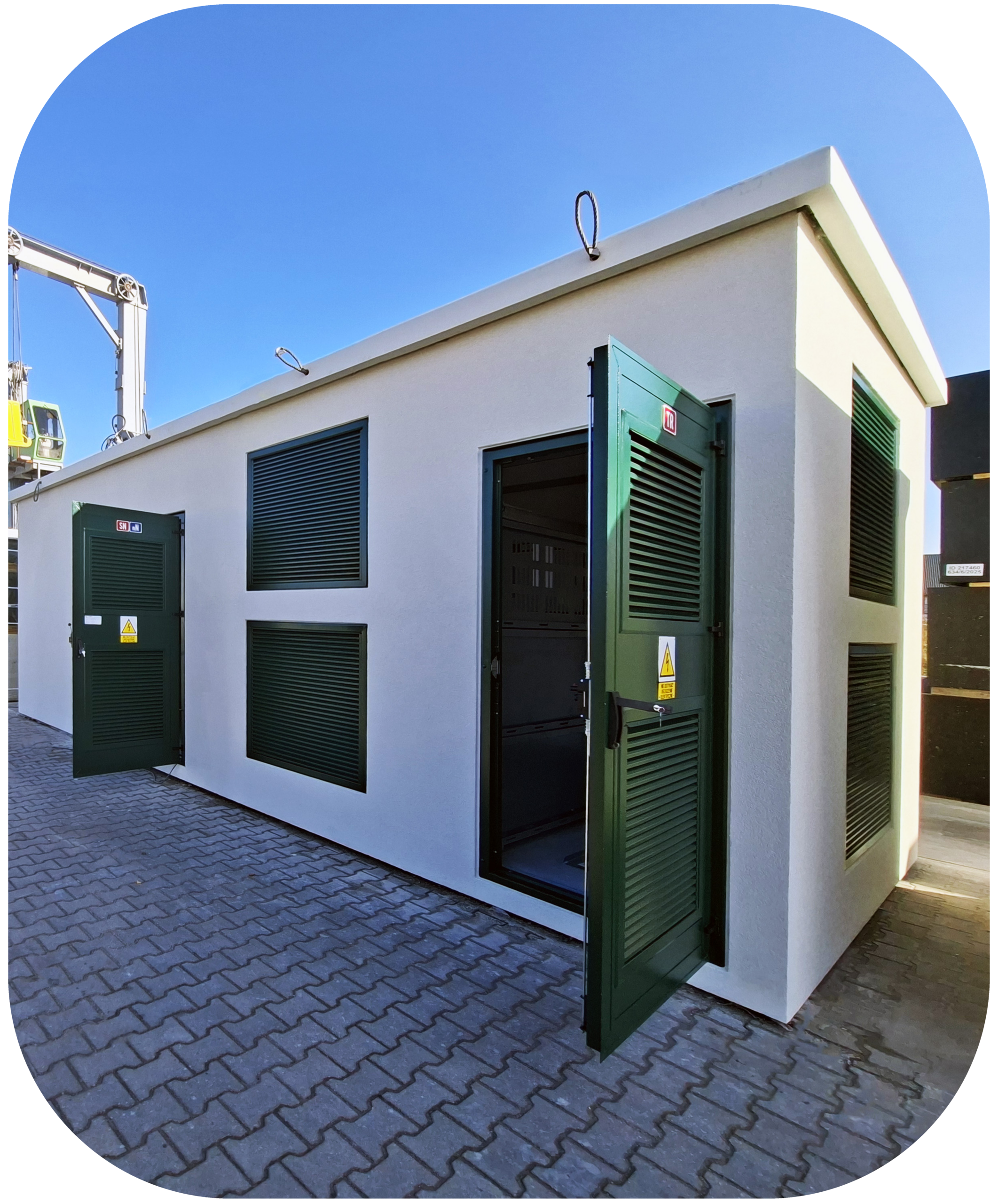

Stacja typu BKSW to wolnostojąca stacja transformatorowa przystosowana do obsługi od wewnątrz. Przeznaczona jest do pracy w kablowej sieci elektroenergetycznej SN/nn.
Konstrukcja budynku składa się z trzech niezależnych elementów: dachu, bryły głównej oraz piwnicy, wykonywanych oddzielnie, a następnie łączonych w całość. Piwnica kablowa pełni jednocześnie funkcję fundamentu stacji. Wszystkie elementy obudowy wykonane są jako zbrojony monolityczny odlew z betonu klasy C30/37.
Stolarka drzwiowa oraz kratki wentylacyjne wykonane są z aluminium malowanego proszkowo. Elewacja może być wykończona płytkami ceramicznymi lub tynkiem ozdobnym.
W celu dostosowania stacji do wymogów architektonicznych istnieje możliwość wykonania jedno-, dwu- lub czterospadowego dachu krytego dachówką ceramiczną lub blachodachówką.
Piwnica kablowa posiada dwie oddzielne komory: szczelną misę olejową, zdolną pomieścić 100% oleju z transformatora, oraz przedział kablowy. Wprowadzenie kabli realizowane jest przez szczelne przepusty kablowe. Stacja może być wykonana w wersji ognioodpornej – dach oraz ściany mogą być wykonane w klasie odporności ogniowej REI 120 lub REI 240. Opcjonalnie mogą być zastosowane drzwi oraz klapy odcinające w klasie EI120.
Budowa:
Numery na zdjęciu odpowiadają oznaczeniom elementów przedstawionym poniżej.
Rozdzielnica SN
Transformator
Drzwi
Rozdzielnica nn
Dach
Tablica pomiarowa
Bryła główna
Piwnica kablowa
Przesuń schemat w bok, aby zobaczyć wszystkie opisy.
Rozdzielnica SN
Transformator
Drzwi
Rozdzielnica nn
Dach
Tablica pomiarowa
Bryła główna
Piwnica kablowa
Parametry techniczne:
| Maksymalna moc transformatora (Sr) | do 8000 kVA | |
|---|---|---|
| Częstotliwość znamionowa (fr) | 50/60 Hz | |
| Klasyfikacja odporności na łuk wewnętrzny (IAC)* | IAC-AB-20 kA – 1s lub IAC-AB-16 kA – 1s | |
| Stopień ochrony obudowy | IP43DH | |
| Klasa obudowy2 | 10 lub 15 | |
| Parametry | SN | nn |
| Napięcie znamionowe (Ur) (Un) | do 24 kV | do 1 kV |
| Prąd znamionowy ciągły szyn zbiorczych (Ir) | do 1250 A | do 4000 A |
| Prąd znamionowy krótkotrwały wytrzymały (Ik) (Icw) | do 21 kA | do 100 kA |
| Prąd znamionowy szczytowy wytrzymały (Ip) (Ipk) | do 52,5 kA | do 220 kA |
* Klasyfikacja IAC-AB dotyczy stacji transformatorowej BKSW z rozdzielnicami SN w wersjach łukoochronnych. Parametry zwarciowe, prądowe oraz napięciowe mogą różnić się w zależności od zastosowanej rozdzielnicy.
2 Klasa obudowy zależy od mocy zastosowanego transformatora oraz wymiarów obudowy stacji.
Wymiary bryły głównej stacji:
| Parametr | Obudowa standardowa | Nowa obudowa PTPiREE |
|---|---|---|
| Głębokość (B) [m] | 2,55 lub 2,96 | 2,4 |
| Długość (A) [m] | 3,0 – 8,6 (co 0,2 m) | 3,0 – 6,0 (co 0,2 m) |
| Wysokość bryły głównej (C) [m] | 2,6 lub 2,97 | 2,4 |
Nowa obudowa BKSW o głębokości 2,4 m jest projektowana pod wymagania PTPiREE. Dostępne długości: od 3,0 do 6,0 m z podziałką co 0,2 m, przy stałej wysokości bryły głównej 2,4 m.
Elastyczna konfiguracja i wyposarzenie stacji BKSW:
W zależności od potrzeb i przeznaczenia, stacja BKSW może być wyposażona w rozdzielnice SN oraz nN produkcji LAMEL Rozdzielnice lub innych renomowanych producentów. Konstrukcja stacji umożliwia montaż zarówno transformatorów olejowych, jak i żywicznych, o mocy do 8000 kVA, przy napięciu znamionowym SN do 24 kV oraz nn do 1 kV.
Dzięki modułowej budowie stacja BKSW może zostać wyposażona w nowoczesne rozwiązania dodatkowe, takie jak: szafa telemechaniki, system monitoringu CCTV, szafa RACK, układ pomiarowo-rozliczeniowy, system sygnalizacji włamania i napadu (SSWiN), agregat prądotwórczy, stacja pogodowa oraz inne urządzenia dostosowane do wymagań inwestycji.

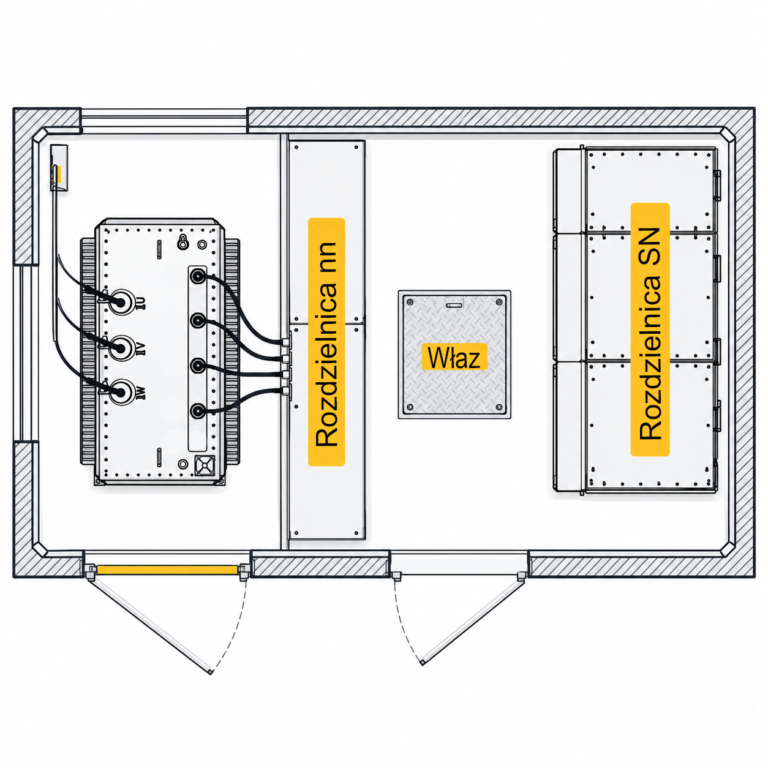

Przykładowy rzut stacji transformatorowej
Budowa:
Konfigurator przedstawia sposób oznaczania stacji BKSW. Wybór parametrów nie stanowi potwierdzenia dostępności technicznej danej konfiguracji. Szczegółowe rozwiązanie wymaga uzgodnienia z działem handlowym i technicznym Lamel Rozdzielnice.
