Informacje o produkcie:

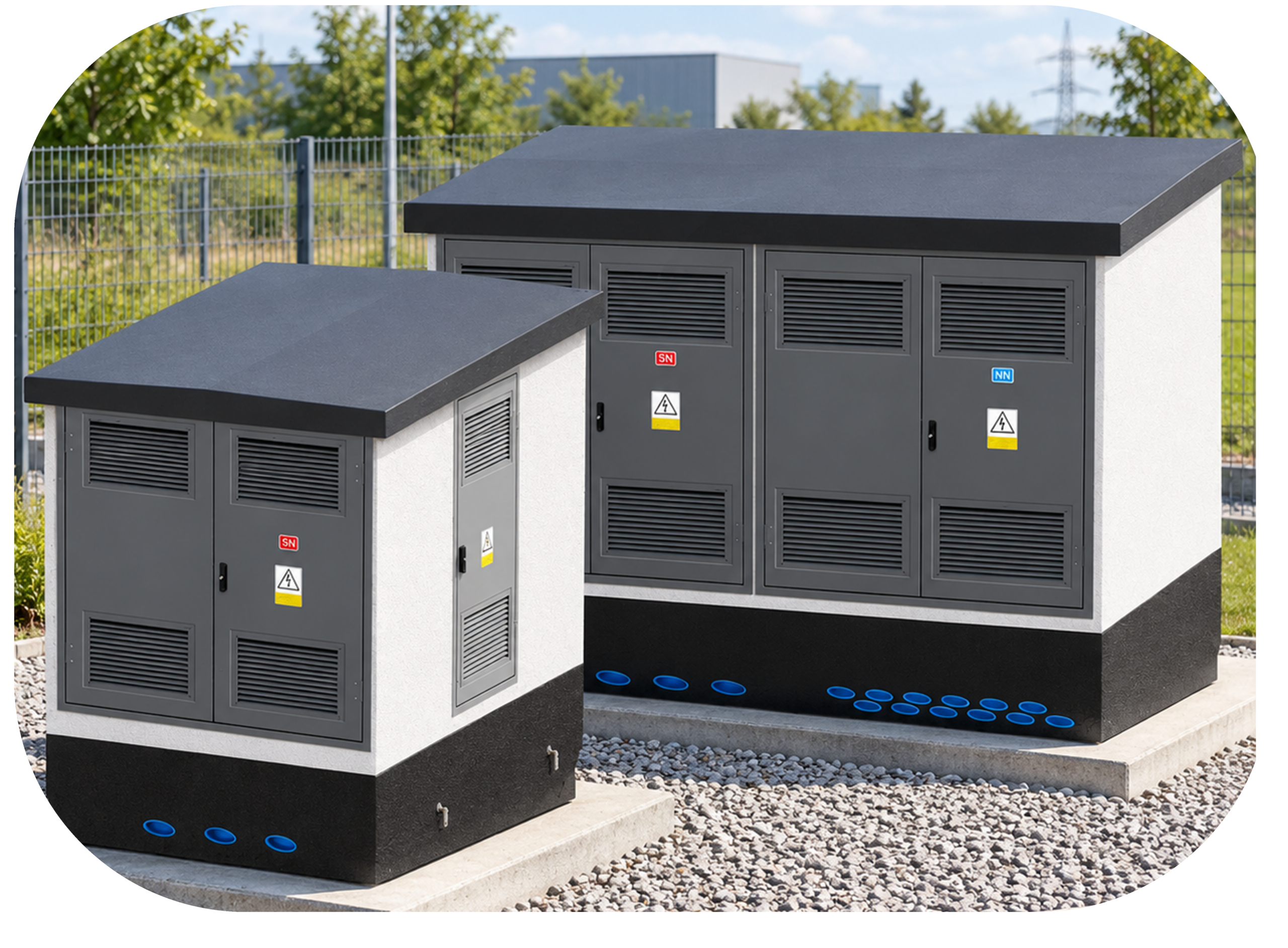

Stacja typu BKSZ to wolnostojąca stacja transformatorowa przeznaczona do obsługi z zewnątrz, przystosowana do pracy w kablowej sieci elektroenergetycznej SN. Dzięki kompaktowym wymiarom sprawdza się doskonale w miejscach o dużej gęstości zabudowy, gdzie powierzchnia jest szczególnie cenna. Mała powierzchnia terenu potrzebna do jej lokalizacji to dodatkowy atut, który pozwala na elastyczne zastosowanie w różnych warunkach.
Odporność ogniowa ścian i dachu REI 120 lub REI 240 sprawia, że stacja BKSZ znajduje zastosowanie przy zasilaniu ładowarek samochodów elektrycznych na drogach ekspresowych, stacjach paliw, MOP-ach oraz w gęstej zabudowie miast.
Stacja może być także wykorzystywana do zasilania magazynów energii, farm fotowoltaicznych oraz innych obiektów infrastruktury energetycznej, zapewniając bezpieczeństwo i niezawodność pracy systemu.

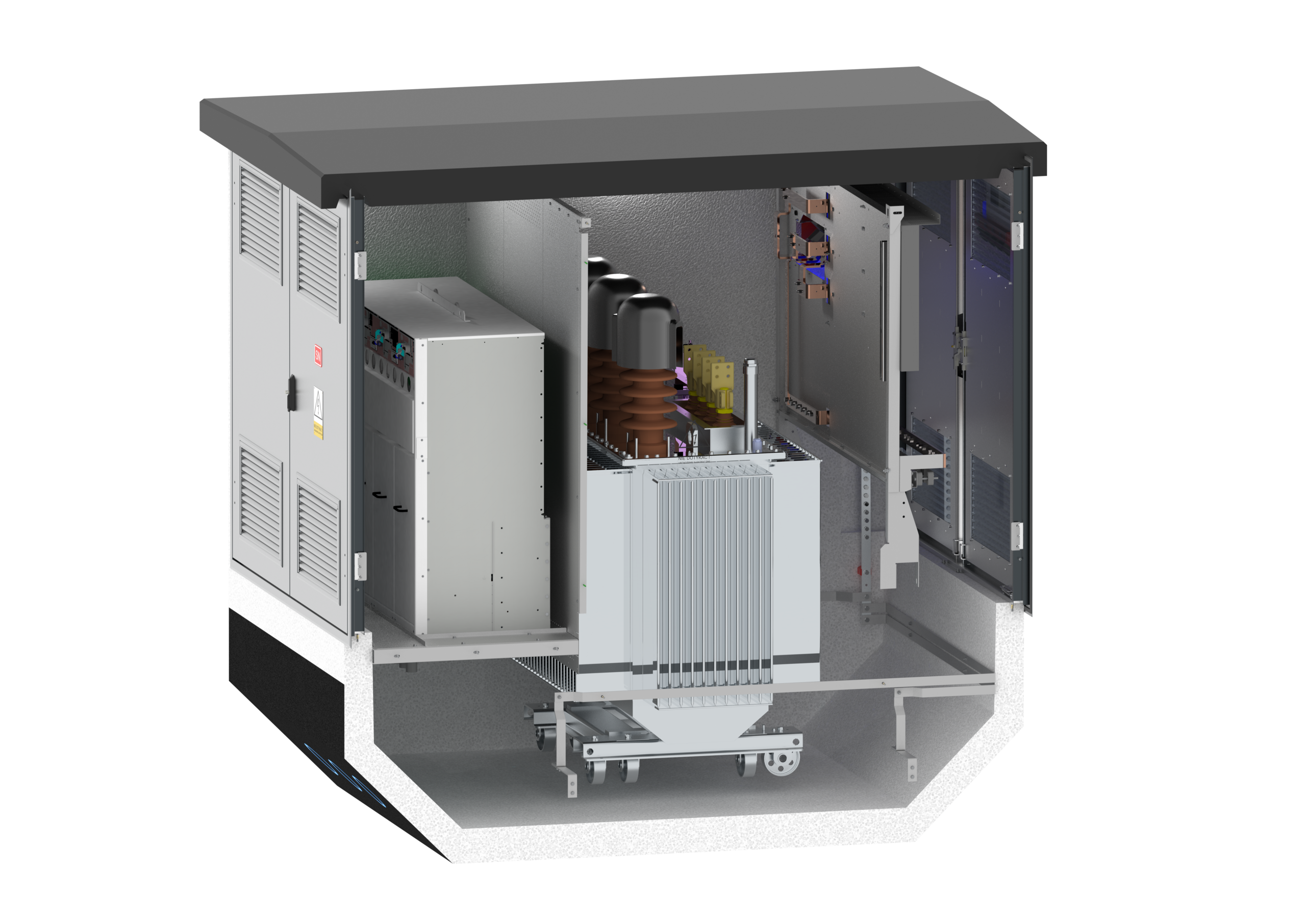

Budowa:
Numery na zdjęciu odpowiadają oznaczeniom elementów przedstawionym poniżej.
Dach
Stolarka
Rozdzielnica SN
Rozdzielnica nN
Transformator
Obudowa betonowa
Przesuń schemat w bok, aby zobaczyć wszystkie opisy.
Dach
Stolarka
Rozdzielnica SN
Rozdzielnica nN
Transformator
Obudowa betonowa
Typy stacji:
W zależności od układu funkcjonalnego stacje transformatorowe BKSZ występują w dwóch podstawowych wariantach, różniących się rozmieszczeniem rozdzielnic SN i nN oraz transformatora.

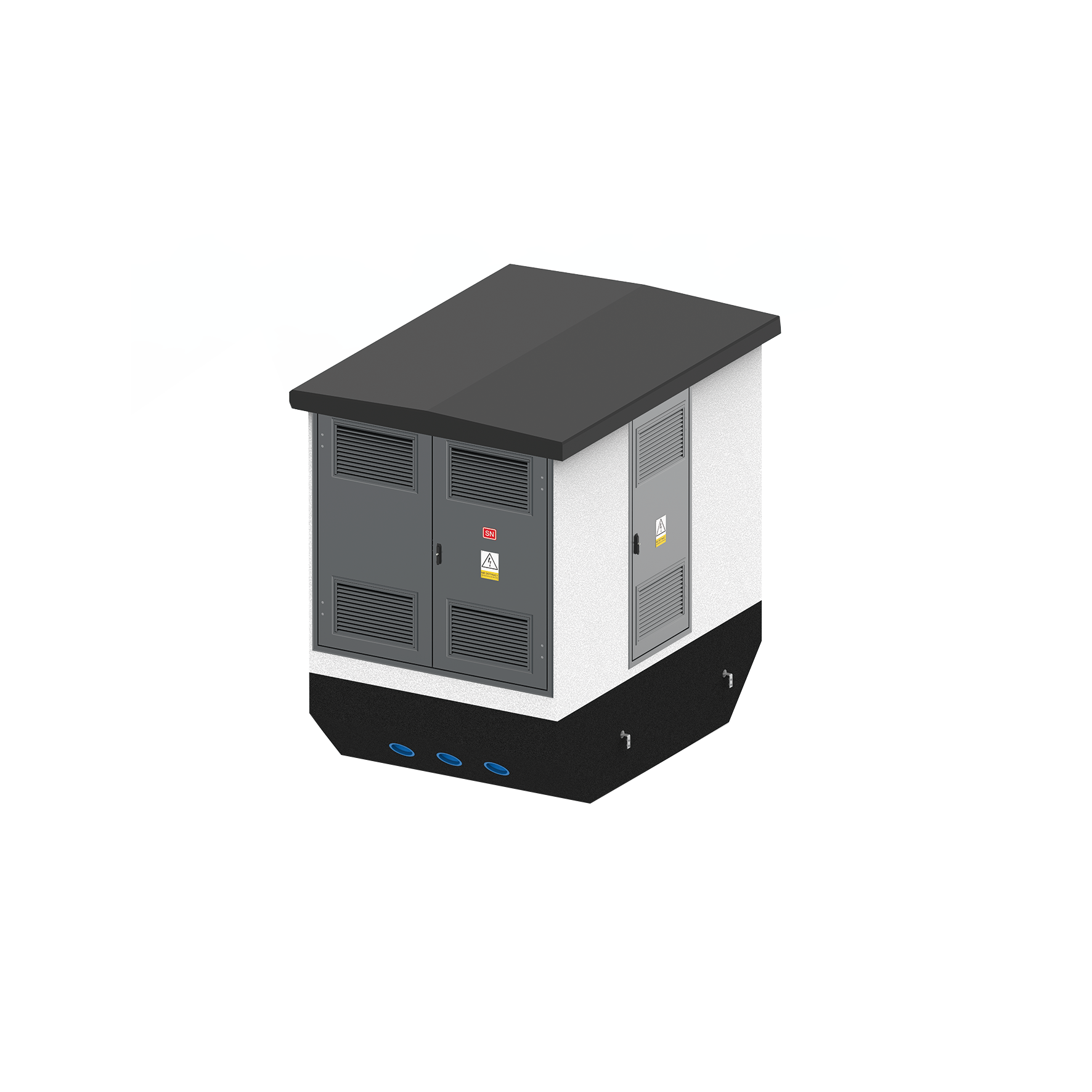

Rozdzielnice po przeciwnych stronach
Rozdzielnice SN i nN są zlokalizowane po przeciwnych stronach stacji. Transformator znajduje się pomiędzy nimi, oddzielając część SN od części nN.

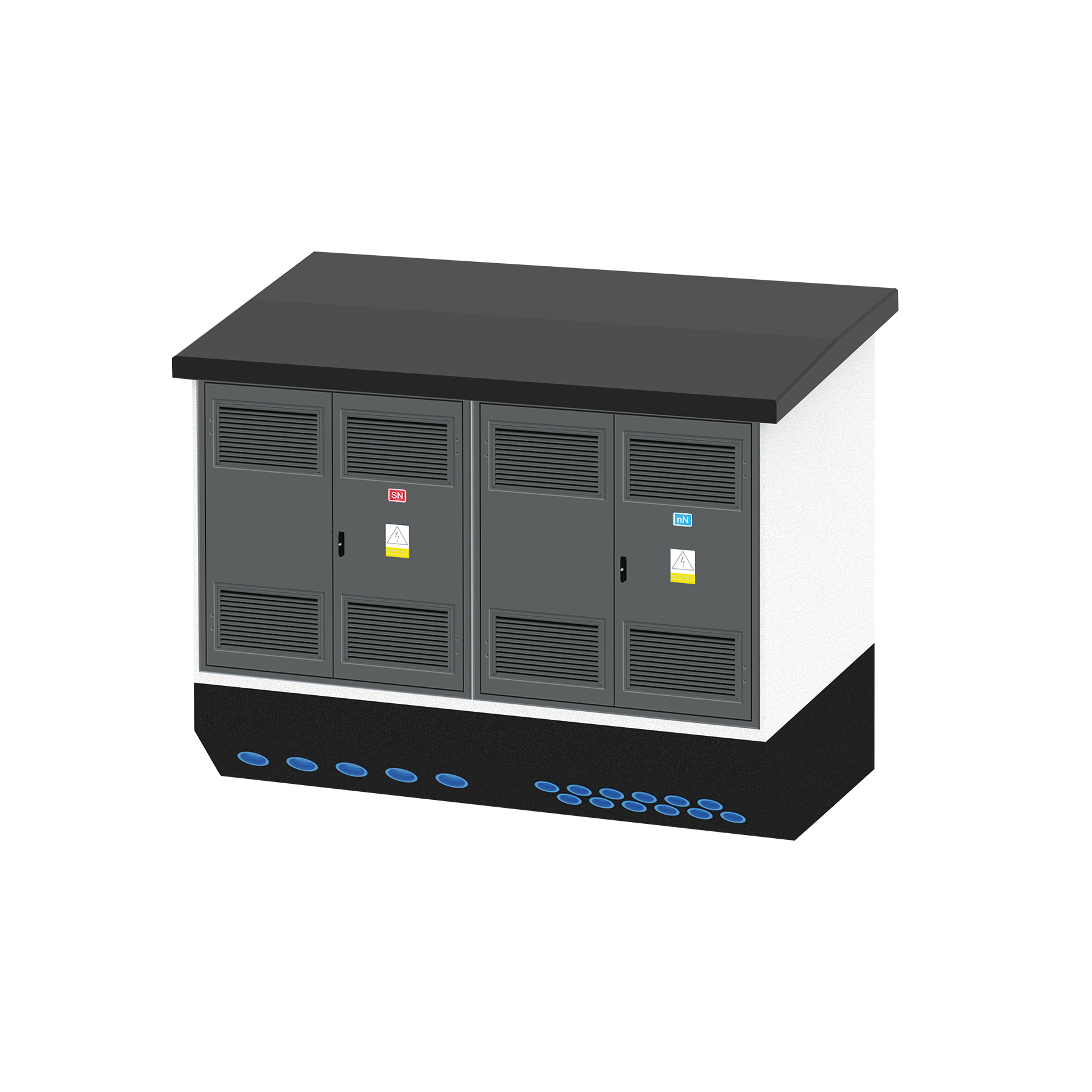

Rozdzielnice od strony obsługi
Rozdzielnice SN i nN są zlokalizowane z przodu stacji, od strony obsługi. Transformator jest umieszczony za rozdzielnicami, w tylnej części obudowy.
Parametry techniczne stacji transformatorowej:
| Maksymalna moc transformatora (Sr) | do 2500 kVA | |
|---|---|---|
| Częstotliwość znamionowa (fr) | 50/60 Hz | |
| Klasyfikacja odporności na łuk wewnętrzny (IAC)1 | IAC-AB-20 kA – 1s lub IAC-AB-16 kA – 1s | |
| Stopień ochrony obudowy | IP43DH | |
| Klasa obudowy2 | 10 lub 15 | |
| Parametry | SN | nN |
| Napięcie znamionowe (Ur) (Un) | do 24 kV | do 1 kV |
| Prąd znamionowy ciągły szyn zbiorczych (Ir) | do 630 A | do 4000 A |
| Prąd znamionowy krótkotrwały wytrzymały (Ik) (Icw) | do 21 kA | do 100 kA |
| Prąd znamionowy szczytowy wytrzymały (Ip) (Ipk) | do 52,5 kA | do 220 kA |
1 Klasyfikacja IAC-AB dotyczy stacji transformatorowej BKSZ z rozdzielnicami SN w wersjach łukoochronnych. Parametry zwarciowe, prądowe oraz napięciowe mogą różnić się w zależności od zastosowanej rozdzielnicy.
2 Klasa obudowy zależy od mocy zastosowanego transformatora oraz wymiarów obudowy stacji.
Wymiary:
| Wymiary, gabaryty oraz masa elementów stacji BKSZ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Typ | Nr |
Długość (A) |
Szerokość (B) |
Wysokość bryły (C) |
Długość dachu (D) |
Szerokość dachu (E) |
Wysokość całkowita (F) |
Waga bryły* |
Waga dachu |
Waga zestawu* |
| A lub B | 3018 | 3,0 [m] | 1,8 [m] | 2,9 [m] | 3,2 [m] | 2,0 [m] | ≈ 3,04 [m] | 8000 [kg] | 2350 [kg] | 10350 [kg] |
| 3021 | 2,1 [m] | 2,3 [m] | 8500 [kg] | 2650 [kg] | 11150 [kg] | |||||
| 3024 | 2,4 [m] | 2,5 [m] | 9000 [kg] | 3000 [kg] | 12000 [kg] | |||||
| 3618 | 3,6 [m] | 1,8 [m] | 3,8 [m] | 2,0 [m] | 9100 [kg] | 2800 [kg] | 11900 [kg] | |||
| 3621 | 2,1 [m] | 2,3 [m] | 9600 [kg] | 3150 [kg] | 12750 [kg] | |||||
| 3624 | 2,4 [m] | 2,5 [m] | 10600 [kg] | 3500 [kg] | 14100 [kg] | |||||
| 4218 | 4,2 [m] | 1,8 [m] | 4,4 [m] | 2,0 [m] | 10500 [kg] | 3200 [kg] | 13700 [kg] | |||
| 4221 | 2,1 [m] | 2,3 [m] | 11000 [kg] | 3650 [kg] | 14650 [kg] | |||||
| 4224 | 2,4 [m] | 2,5 [m] | 11900 [kg] | 4050 [kg] | 15950 [kg] | |||||
Długość bryły (A): 3,0 m
Długość bryły (A): 3,6 m
Długość bryły (A): 4,2 m
*Podano przybliżoną masę bryły wraz z wyposażeniem (masa ta nie uwzględnia transformatora). Rzeczywista masa stacji zależy od jej konfiguracji oraz zastosowanego wyposażenia i została podana w dokumentacji technicznej stacji transformatorowej.

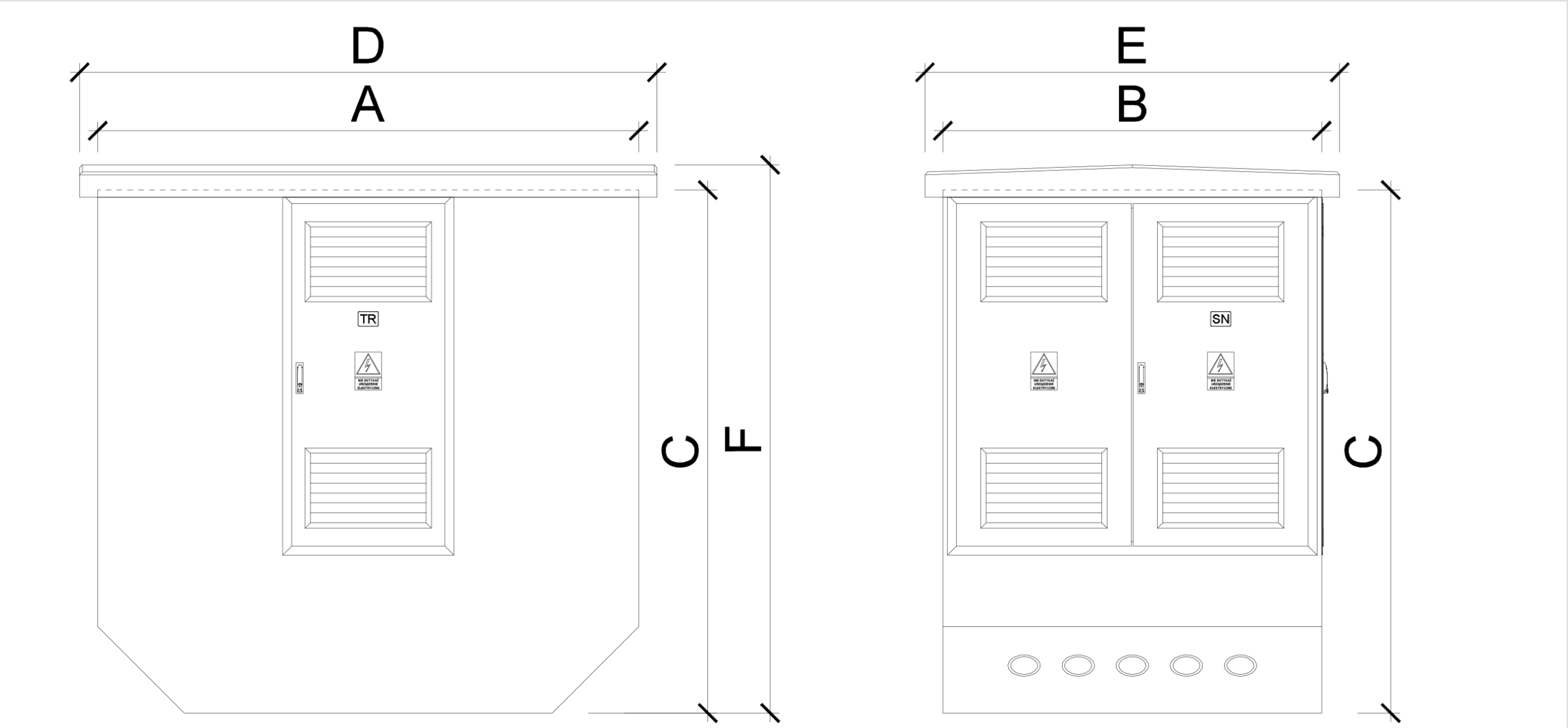

Rysunek wymiarowy

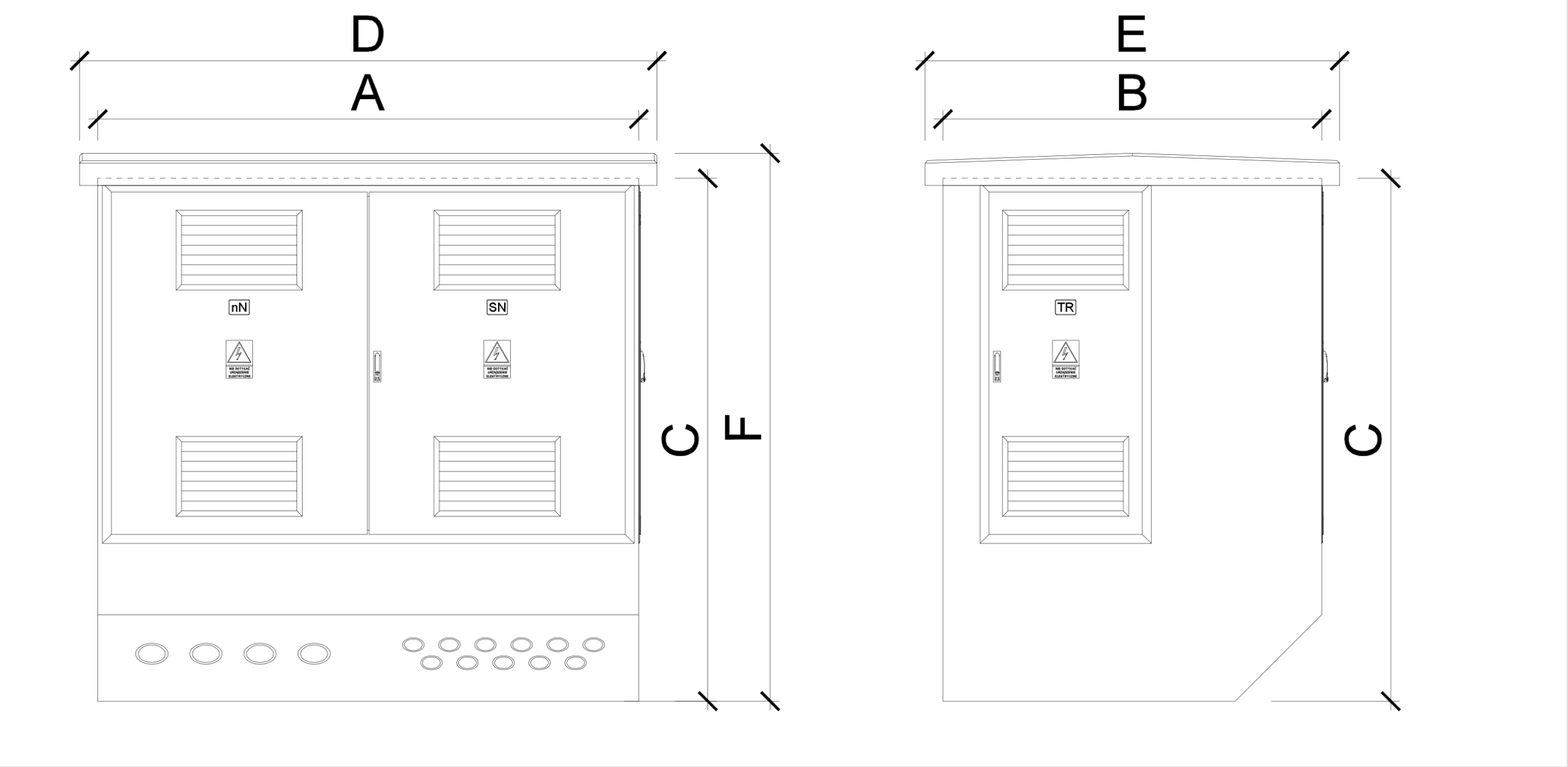

Rysunek wymiarowy
Konfigurator stacji:
Stacja transformatorowa BKSZ typu B, napięcie pracy 15 kV, moc transformatora 1000 kVA, obudowa 3021, jedna ściana REI 120, dach bez wymaganej klasy REI, rozdzielnica SN typu LamLine AIR w konfiguracji LPV oraz rozdzielnica nN typu RX.
Konfigurator przedstawia sposób oznaczania stacji BKSZ. Wybranie parametrów nie stanowi potwierdzenia możliwości wykonania konkretnej konfiguracji. Dobór wyposażenia, klasy odporności ogniowej i parametrów technicznych wymaga uzgodnienia z Lamel Rozdzielnice.
