Złącza kablowe SN

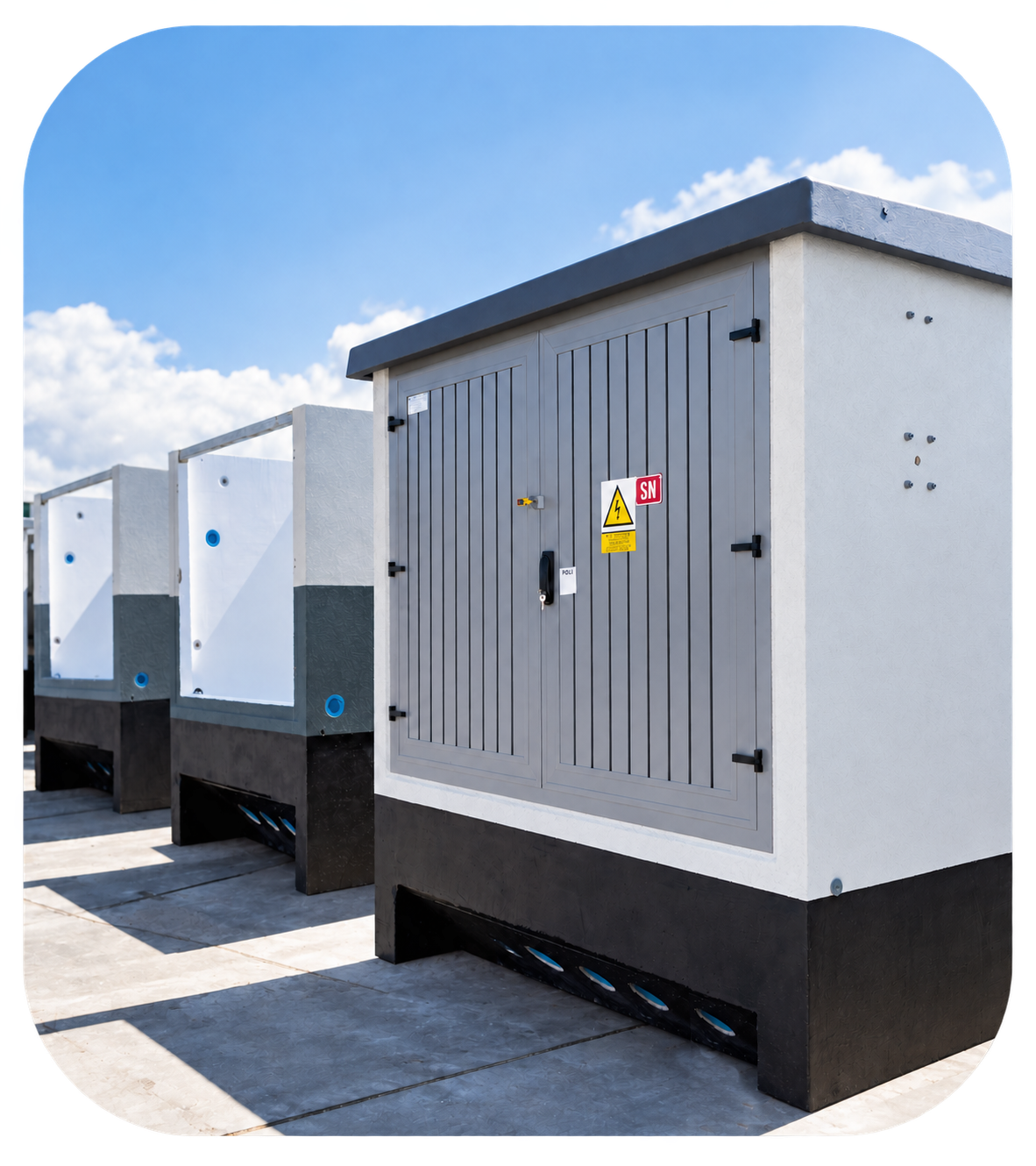

Złącza kablowe średniego napięcia typu ZK-SN w obudowie betonowej, z obsługą zewnętrzną, służą do rozdziału energii elektrycznej oraz realizacji pomiarów i funkcji zabezpieczeń po stronie SN.

ZK-SN znajdują zastosowanie przy budowie sieci kablowych SN u operatorów systemów dystrybucyjnych, w sieciach pierścieniowych oraz w rozwiązaniach abonenckich – jako punkt zasilający lub bramka pomiarowa.

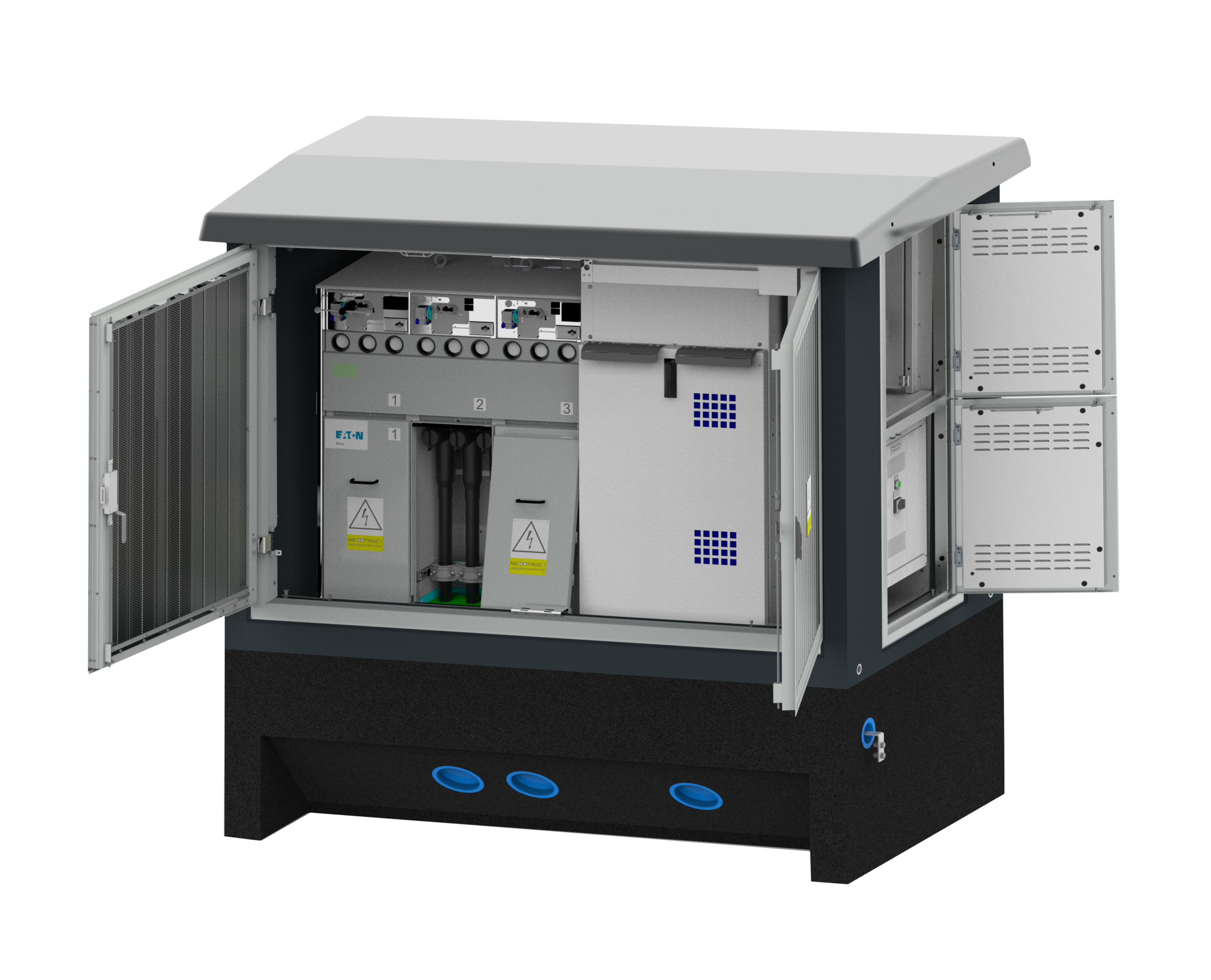

ZK-SN mogą być wyposażone w szafę telemechaniki oraz transformator potrzeb własnych, umożliwiające integrację z systemem SCADA oraz inteligentną siecią Smart Grid. Rozwiązanie to pozwala na automatyczne wykrywanie uszkodzonego odcinka linii, rekonfi gurację sieci SN, zdalne sterowanie elementami sieci oraz bieżący podgląd parametrów pracy sieci w systemie SCADA operatora.

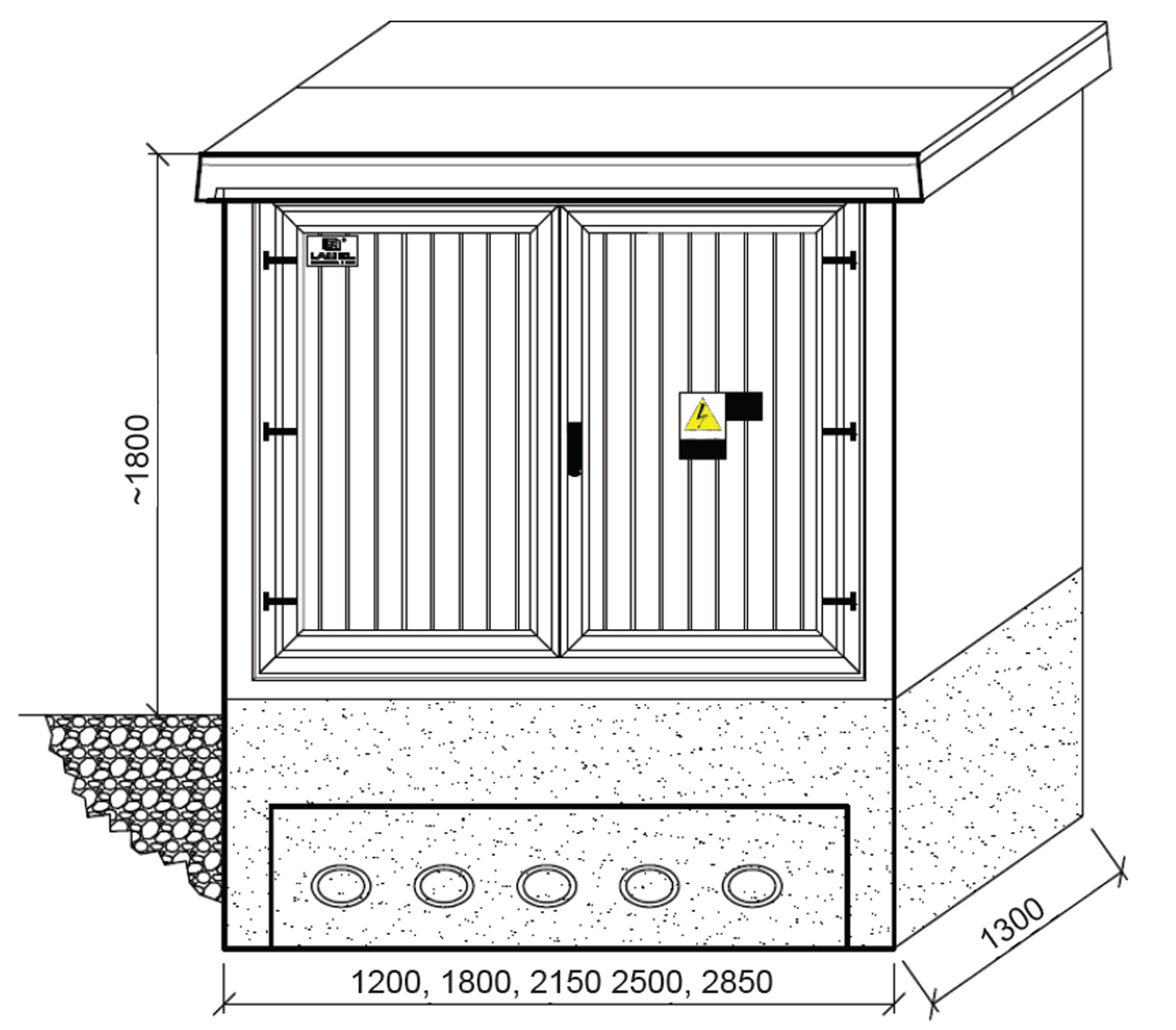

Konstrukcja budynku składa się dachu i bryły głównej. Wszystkie elementy obudowy wykonane są jako zbrojony monolityczny odlew z betonu klasy C30/37. Stolarka drzwiowa wykonana jest z aluminium malowanego proszkowo.

Złącze kablowe SN zostało przebadane pod kątem odporności na wewnętrzne zwarcie łukowe i posiada klasyfikację IAC-AB-16 kA / 1 s lub IAC-AB-20 kA / 1 s. Taki wynik udało się uzyskać dzięki dedykowanemu systemowi absorpcji energii łuku elektrycznego oraz gazów półłukowych, zaprojektowanemu i wyprodukowanemu przez zespół specjalistów LAMEL.i funkcji zabezpieczeń
